उत्पाद विवरण
उत्पत्ति के प्लेस: चांग्शा, हुनान, चीन
ब्रांड नाम: Elacera
मॉडल संख्या: एल्यूमिना सिरेमिक
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: बातचीत योग्य
मूल्य: बातचीत योग्य
पैकेजिंग विवरण: लकड़ी के मामलों या लोहे के रैक में पैक किया गया
प्रसव के समय: 25-45 कार्य दिवस
भुगतान शर्तें: टी/टी
आपूर्ति की क्षमता: 100,000 ㎡/ वर्ष
संक्षारण प्रतिरोध: |
उच्च |
थर्मल शॉक प्रतिरोध: |
अच्छा |
अधिकतम परिचालन तापमान: |
1700 ° C |
कठोरता: |
मोह्स स्केल 9 |
पैकेट: |
स्वनिर्धारित |
प्रतिरोध पहन: |
उत्कृष्ट |
ब्लेड सामग्री: |
एलुमिना सिरेमिक |
आवेदन: |
औद्योगिक सिरेमिक |
पारदर्शिता: |
अस्पष्ट |
रॉकवेल कठोरता: |
85 एचआरए |
थर्मल विस्तार का गुणांक: |
7 - 8 x 10^-6 /°C |
तन्यता ताकत: |
300 एमपीए |
संक्षारण प्रतिरोध: |
उच्च |
थर्मल शॉक प्रतिरोध: |
अच्छा |
अधिकतम परिचालन तापमान: |
1700 ° C |
कठोरता: |
मोह्स स्केल 9 |
पैकेट: |
स्वनिर्धारित |
प्रतिरोध पहन: |
उत्कृष्ट |
ब्लेड सामग्री: |
एलुमिना सिरेमिक |
आवेदन: |
औद्योगिक सिरेमिक |
पारदर्शिता: |
अस्पष्ट |
रॉकवेल कठोरता: |
85 एचआरए |
थर्मल विस्तार का गुणांक: |
7 - 8 x 10^-6 /°C |
तन्यता ताकत: |
300 एमपीए |
उत्पाद विवरण

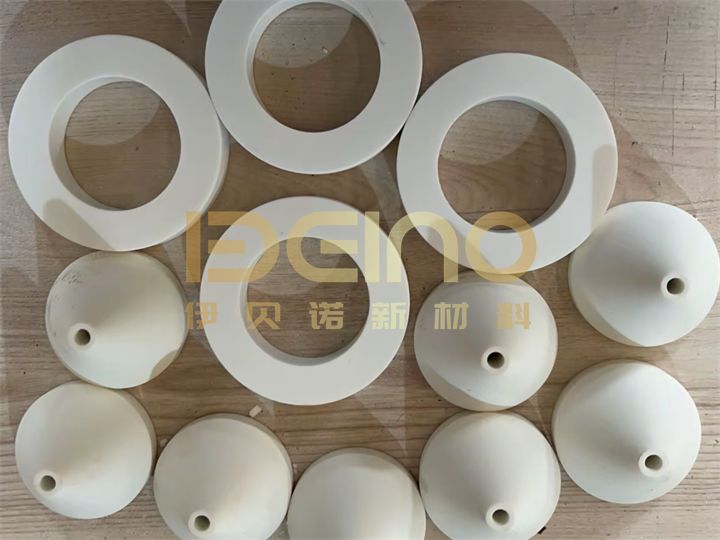

शंक्वाकार (कॉनिकल) एल्यूमिना सिरेमिक ट्यूबों का उपयोग ऐसे बदलाव वाले हिस्सों (ट्रांज़िशन) पर किया जाता है जहाँ सामग्री ले जाने वाले मार्ग का आंतरिक व्यास या आकार बदलता है। इन्हें सामान्यतः रिड्यूसर, डिस्चार्ज आउटलेट, फीड कोन और अन्य विशेष आकार वाले घिसाव क्षेत्रों के लिए ड्रॉइंग के अनुसार निर्मित किया जाता है। सिरेमिक घिसाव-प्रतिरोधी संपर्क सतह प्रदान करता है, जबकि आसपास का स्टील हाउसिंग आमतौर पर संरचनात्मक और इंस्टॉलेशन लोड वहन करता है।
शंकु (कोन) को आसपास के पाइप से मेल खाना चाहिए
शंक्वाकार सिरेमिक लाइनर का उद्देश्य दो अलग-अलग व्यासों के बीच बिना किसी रुकावट या अचानक बदलाव (स्टेप) के बदलते प्रवाह खंड की रक्षा करना है। यह ठीक से काम करेगा या नहीं, यह इनलेट व्यास, आउटलेट व्यास, टेपर की लंबाई, दीवार की मोटाई और कनेक्शन प्रोफ़ाइल पर निर्भर करता है।
यदि सिरेमिक बोर पास के पाइप के साथ सीध (अलाइन) में नहीं होता है, तो उठा हुआ किनारा बार-बार गतिमान कणों से टकरा सकता है। इसके कारण स्थानीय विक्षोभ (टर्बुलेंस) और प्रभाव से कनेक्शन के आसपास घिसाव केंद्रित हो सकता है, भले ही सिरेमिक सामग्री स्वयं अक्षुण्ण रहे।
इसी कारण से, तैयार उत्पाद के आयाम (डायमेंशन) एल्यूमिना ग्रेड जितने ही महत्वपूर्ण हैं।
कठिन ज्यामिति के लिए वन-पीस सिरेमिक
फ्लैट सिरेमिक टाइलों से टेपर्ड सेक्शन को सुव्यवस्थित ढंग से लाइन करना कठिन होता है। कई टुकड़ों को काटने और जोड़ने से अतिरिक्त जोड़ और असमान सतह बन सकती है।
एक-टुकड़ा (वन-पीस) शंक्वाकार एल्यूमिना सिरेमिक ट्यूब बिना अनुदैर्ध्य (लॉन्गिट्यूडनल) टाइल जोड़ों के एक सतत आंतरिक सतह प्रदान करती है। उपकरण के डिज़ाइन के आधार पर, इसे बॉन्ड किया जा सकता है, क्लैंप किया जा सकता है, यांत्रिक रूप से रोका जा सकता है, या स्टील आवरण के अंदर एक बदले जाने योग्य इन्सर्ट के रूप में स्थापित किया जा सकता है।
दोनों सिरों पर कनेक्शन क्षेत्रों का अभी भी सावधानीपूर्वक निरीक्षण करने की आवश्यकता है। चालू (कमीशन) करने से पहले इंस्टॉलेशन क्लीयरेंस, संकेंद्रितता (कंसेंट्रिसिटी), खुला स्टील, और सिरेमिक तथा संलग्न पाइप के बीच ऊंचाई के अंतर की जांच की जानी चाहिए।
तकनीकी पैरामीटर
| मद | विशिष्टताएँ | |
| एल्यूमिना की मात्रा | ≥92% | ≥95% |
| घनत्व | ≥3.6 g/cm3 | >3.8g/cm3 |
| रॉकवेल A कठोरता | ≥82HRA | ≥85HRA |
| इम्पैक्ट स्ट्रेंथ | ≥1200 MPA | ≥1500 MPA |
| फ्रैक्चर टफ़नेस | ≥3.8MPa·m1/2 | ≥4.0MPa·m1/2 |
| विकर्स कठोरता | ≥1150HV10 | ≥1200HV10 |
| बेंडिंग स्ट्रेंथ | ≥290MPa | ≥330MPa |
उपरोक्त मान विशिष्ट सामग्री पैरामीटर हैं। अंतिम मान पुष्टि किए गए सिरेमिक ग्रेड और ऑर्डर विनिर्देश के अनुसार होने चाहिए।
विशिष्ट इंस्टॉलेशन स्थितियाँ
शंक्वाकार एल्यूमिना सिरेमिक ट्यूबों पर निम्नलिखित के लिए विचार किया जा सकता है:
यह उत्पाद अपघर्षक (एब्रेसिव) सामग्री के संपर्क के लिए अभिप्रेत है। अन्य कार्यों, जैसे दबाव नियंत्रण (प्रेशर कंटेनमेंट), विद्युत इन्सुलेशन, रासायनिक अनुकूलता, या उच्च-तापमान संचालन का मूल्यांकन पूरे उपकरण डिजाइन के अनुसार अलग से किया जाना चाहिए।
उत्पादन से पहले पुष्टि करने योग्य बिंदु
उत्पादन ड्रॉइंग में इनलेट व्यास, आउटलेट व्यास, कुल लंबाई, दीवार की मोटाई, टेपर कोण, स्टेप्स, ग्रूव्स (खांचे), और माउंटिंग सतहें दिखाई जानी चाहिए। विनिर्माण से पहले आयामी सहनशीलता (डायमेंशनल टॉलरेंस) पर सहमति होनी चाहिए।
वहन की जाने वाली सामग्री, कण का आकार, संचालन तापमान, प्रभाव की दिशा, इंस्टॉलेशन विधि, और आवश्यक मात्रा भी प्रदान की जानी चाहिए। ये विवरण सिरेमिक ग्रेड निर्धारित करने में और यह तय करने में मदद करते हैं कि क्या बाद में मशीनिंग की आवश्यकता है।
FAQ
शंक्वाकार सिरेमिक ट्यूब एक सीधी सिरेमिक स्लीव से किस प्रकार भिन्न है?
एक सीधी स्लीव अपनी पूरी लंबाई में समान आंतरिक व्यास बनाए रखती है। एक शंक्वाकार ट्यूब दो अलग-अलग व्यासों को जोड़ती है या एक टेपर्ड उपकरण अनुभाग का अनुसरण करती है।
क्या आयामों को अनुकूलित (कस्टमाइज़) किया जा सकता है?
हाँ। इनलेट व्यास, आउटलेट व्यास, लंबाई, दीवार की मोटाई, टेपर कोण, खांचे (ग्रूव्स), स्टेप्स और माउंटिंग सतहों को ड्रॉइंग के अनुसार निर्मित किया जा सकता है।
क्या 92% या 95% एल्यूमिना का चयन किया जाना चाहिए?
95% ग्रेड आमतौर पर उच्च घनत्व और कठोरता प्रदान करता है। चयन में घिसाव की तीव्रता, प्रभाव, घटक की ज्यामिति, आवश्यक सहनशीलता और परियोजना लागत पर विचार किया जाना चाहिए।
क्या सिरेमिक ट्यूब का उपयोग भार वहन करने वाले (लोड-बेयरिंग) पाइप के रूप में किया जा सकता है?
यह सामान्यतः एक लाइनर या प्रतिस्थापनीय घिसाव घटक के रूप में उपयोग किया जाता है। इसे लोड-बेयरिंग स्टील पाइप के रूप में नहीं माना जाना चाहिए जब तक कि संपूर्ण असेंबली को विशेष रूप से उस उद्देश्य के लिए डिज़ाइन न किया गया हो।
सिरेमिक घटक को कैसे स्थापित (इंस्टॉल) किया जाता है?
स्थापना के लिए बॉन्डिंग, क्लैम्पिंग, मैकेनिकल रिटेंशन या स्टील हाउसिंग का उपयोग किया जा सकता है। उपयुक्त विधि घटक की ज्यामिति, तापमान और आसपास के उपकरणों पर निर्भर करती है।
आप कनेक्शन पर घिसाव वाले स्टेप से कैसे बच सकते हैं?
तैयार सिरेमिक बोर को पास के पाइप या स्टील हाउसिंग से मेल खाना चाहिए। उत्पादन और स्थापना से पहले संकेंद्रितता (कंसेंट्रिसिटी), ट्रांज़िशन संरेखण, इंस्टॉलेशन क्लीयरेंस और दोनों सिरों पर खुले स्टील की जांच की जानी चाहिए।
ELACERA® पुष्टि की गई ड्रॉइंग के अनुसार शंक्वाकार एल्यूमिना सिरेमिक ट्यूबों का निर्माण करता है। कृपया उत्पादन से पहले तकनीकी समीक्षा के लिए घटक के आयाम और संचालन स्थितियाँ प्रदान करें।
