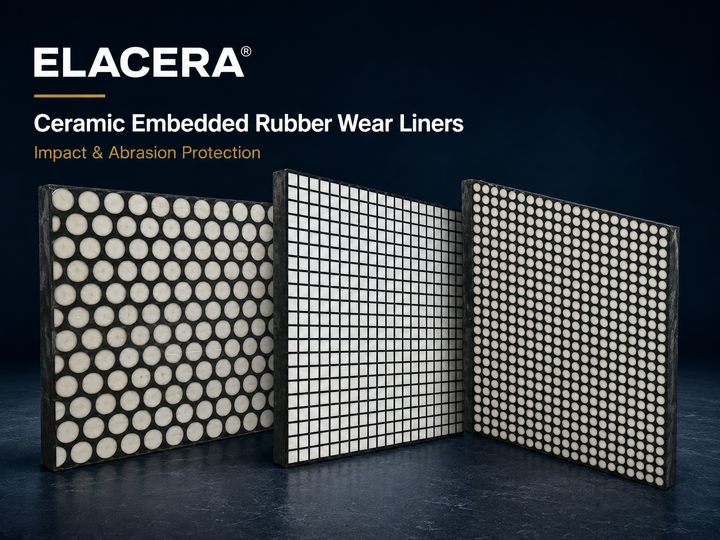

सिरेमिक एम्बेडेड रबर पहनने वाले लाइनर

​उत्पाद विवरण

उच्च-प्रभाव वाले स्थानांतरण बिंदुओं पर, घर्षण ही घिसाव की समस्या का हिस्सा है। बड़े कण, उच्च गिरावट की ऊंचाई, और बार-बार प्रभाव कठोर लाइनरों को तोड़ सकते हैं या सिरेमिक टाइलों को ढीला कर सकते हैं, जबकि पारंपरिक रबर लाइनर निरंतर सामग्री प्रवाह के तहत बहुत जल्दी घिस सकते हैं।

Elacera® सिरेमिक एम्बेडेड रबर वियर लाइनर घिसाव-प्रतिरोधी एल्यूमिना सिरेमिक को प्रभाव-अवशोषित करने वाले रबर मैट्रिक्स के साथ जोड़ते हैं। सिरेमिक तत्व स्लाइडिंग घर्षण का विरोध करते हैं, जबकि आसपास का रबर प्रभाव, कंपन और संरचनात्मक तनाव को कुशन करता है।

यह डिज़ाइन विशेष रूप से अयस्क, कोयला, क्लिंकर, स्लैग और अन्य घर्षणकारी थोक सामग्री को संभालने वाले च्यूट, हॉपर, बिन और स्थानांतरण बिंदुओं के लिए उपयुक्त है।

कम्पोजिट संरचना कैसे काम करती है

घिसाव-प्रतिरोधी सिरेमिक सतह

एल्यूमिना सिरेमिक तत्व प्राथमिक घिसाव सतह बनाते हैं और उपकरण को निरंतर घर्षण से बचाते हैं।

प्रभाव-अवशोषित करने वाला रबर मैट्रिक्स

लोचदार रबर प्रभाव ऊर्जा का एक हिस्सा अवशोषित करता है और सिरेमिक क्रैकिंग या डिटैचमेंट के जोखिम को कम करता है।

एम्बेडेड सिरेमिक डिज़ाइन

सिरेमिक को रबर में सुरक्षित रूप से वल्केनाइज्ड किया जाता है, जो उनके किनारों की रक्षा करता है और बार-बार प्रभाव के तहत स्थिरता में सुधार करता है।

वैकल्पिक स्टील बैकिंग

भारी-भरकम अनुप्रयोगों के लिए, लाइनर को यांत्रिक स्थापना के लिए स्टील बैकिंग प्लेट, स्टड या बोल्ट होल के साथ आपूर्ति की जा सकती है।

मुख्य लाभ

घर्षण प्रतिरोध को प्रभाव अवशोषण के साथ जोड़ता है
सिरेमिक क्रैकिंग और लाइनर डिटैचमेंट को कम करता है
कंपन और संचालन शोर को कम करने में मदद करता है
घुमावदार या अनियमित उपकरण सतहों के लिए उपयुक्त
अनुकूलित आकार, आकार और मोटाई में उपलब्ध
स्थायी रूप से वेल्डेड स्टील लाइनरों की तुलना में बदलना आसान

विशिष्ट तकनीकी पैरामीटर

सिरेमिक सामग्री: 95% एल्यूमिना सिरेमिक
सिरेमिक घनत्व: ≥3.75 ग्राम/सेमी³
सिरेमिक कठोरता: ≥85 HRA
फ्लेक्सुरल स्ट्रेंथ: ≥330 MPa
संपीड़न शक्ति: ≥1200 MPa
रबर तन्यता ताकत: ≥12 MPa
रबर बढ़ाव: ≥250%
रबर कठोरता: 55–65 शोर ए
सिरेमिक-रबर बॉन्ड स्ट्रेंथ: ≥3.0 MPa
मानक संचालन तापमान: -40°C से +80°C
उच्च-तापमान ग्रेड: अनुरोध पर उपलब्ध

पैरामीटर को प्रभाव स्तर, सामग्री आकार, संचालन तापमान और स्थापना आवश्यकताओं के अनुसार समायोजित किया जा सकता है।

अनुप्रयोग

खनन

स्थानांतरण च्यूट, क्रशर डिस्चार्ज क्षेत्र, अयस्क बिन, कंपन फीडर और स्क्रीनिंग उपकरण।

सीमेंट प्लांट

क्लिंकर च्यूट, कच्चा माल हॉपर, क्रशर, साइक्लोन और स्थानांतरण बिंदु।

कोयला-आधारित बिजली संयंत्र

कोयला बंकर, कोयला च्यूट, राख हैंडलिंग सिस्टम और पाइराइट डिस्चार्ज उपकरण।

स्टील और गलाने

सिंटर च्यूट, ब्लास्ट फर्नेस फीडिंग सिस्टम, स्लैग हैंडलिंग उपकरण और भंडारण बिन।

पोर्ट और थोक सामग्री हैंडलिंग

शिप लोडर, अनलोडिंग हॉपर, कन्वेयर स्थानांतरण स्टेशन और सामग्री हैंडलिंग च्यूट।

लाइनर चयन मार्गदर्शन

एम्बेडेड एल्यूमिना सिरेमिक रबर लाइनर घर्षण स्लाइडिंग घिसाव और बार-बार प्रभाव दोनों के संपर्क में आने वाले उपकरणों के लिए उपयुक्त हैं।

लाइनर संरचना का चयन करने से पहले, निम्नलिखित संचालन स्थितियों का मूल्यांकन किया जाना चाहिए:

परिवहन की गई सामग्री और कण आकार
गिरावट की ऊंचाई और प्रभाव कोण
सामग्री प्रवाह दर
संचालन तापमान
मौजूदा उपकरण आयाम
स्थापना और रखरखाव स्थान

अत्यधिक उच्च प्रभाव, बड़े गांठ सामग्री, या केंद्रित प्रत्यक्ष प्रभाव के लिए, ZTA सिरेमिक रबर लाइनर या एक मोटा सिरेमिक संरचना अधिक उपयुक्त हो सकती है।

अनुकूलन और स्थापना

Elacera® उपकरण चित्र के अनुसार सिरेमिक व्यवस्था, रबर मोटाई, समग्र आयाम, स्टील बैकिंग, बोल्ट होल और फास्टनिंग विधि को अनुकूलित कर सकता है।

तेजी से प्रतिस्थापन और रखरखाव की आवश्यकता होने पर बोल्ट-ऑन स्थापना की सिफारिश की जाती है। मजबूत यांत्रिक फिक्सिंग की आवश्यकता वाले स्थानों पर स्टड के साथ स्टील-बैक्ड लाइनर का उपयोग किया जा सकता है।

अक्सर पूछे जाने वाले प्रश्न

Q1: एम्बेडेड सिरेमिक रबर लाइनर और रबर लाइनर के बीच क्या अंतर है?

एम्बेडेड सिरेमिक लाइनर एक कठोर, घिसाव-प्रतिरोधी सतह प्रदान करता है, जबकि रबर मैट्रिक्स प्रभाव को अवशोषित करता है। केवल रबर लाइनर अच्छा कुशनिंग प्रदान करता है लेकिन सामान्य रूप से घर्षण प्रतिरोध कम होता है।

Q2: ZTA सिरेमिक पर कब विचार किया जाना चाहिए?

ZTA सिरेमिक की सिफारिश अधिक गंभीर प्रभाव स्थितियों के लिए की जाती है, खासकर जहां बड़े कण, उच्च गिरावट की ऊंचाई, या केंद्रित प्रभाव मानक एल्यूमिना सिरेमिक को तोड़ सकते हैं।

Q3: क्या लाइनर आकार और सिरेमिक व्यवस्था को अनुकूलित किया जा सकता है?

हाँ। लाइनर आयाम, सिरेमिक आकार, सिरेमिक व्यवस्था, रबर मोटाई और फिक्सिंग विधि को उपकरण चित्र और संचालन स्थितियों के अनुसार अनुकूलित किया जा सकता है।

Q4: लाइनर कैसे स्थापित किए जाते हैं?

सामान्य स्थापना विधियों में एम्बेडेड बोल्ट, स्टील-बैक्ड स्टड और बोल्ट-ऑन फिक्सिंग शामिल हैं। उपयुक्त विधि उपकरण संरचना और रखरखाव आवश्यकताओं पर निर्भर करती है।

Q5: लाइनर चयन के लिए क्या जानकारी आवश्यक है?

कृपया परिवहन की गई सामग्री, कण आकार, गिरावट की ऊंचाई, संचालन तापमान, उपकरण आयाम, घिसाव स्थान और स्थापना चित्र प्रदान करें।

ELACERA® से संपर्क करें

हमें अपने उपकरण चित्र और संचालन की स्थिति भेजें। हमारे घिसाव सुरक्षा इंजीनियर आपके आवेदन के लिए एक उपयुक्त सिरेमिक संरचना, रबर मोटाई और स्थापना विधि की सिफारिश करेंगे।
