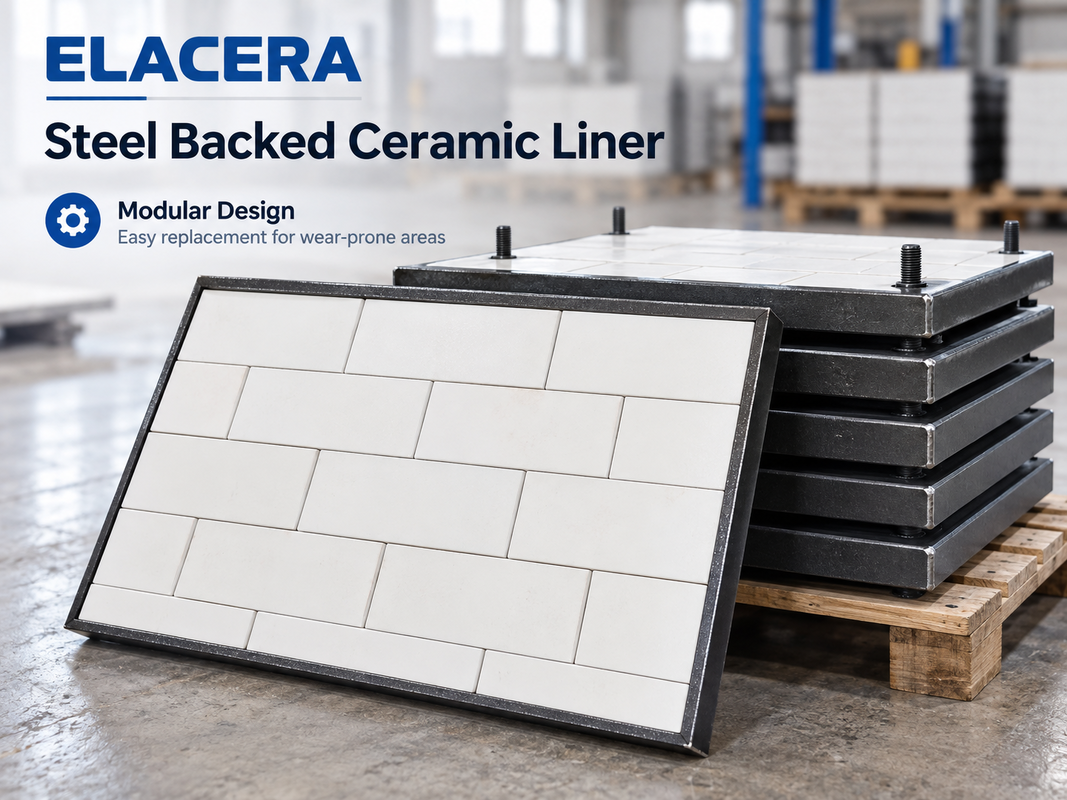

चूट और हॉपर के लिए स्टील बैक्ड एल्यूमिना सिरेमिक लाइनर

उत्पाद का संक्षिप्त विवरण
ELACERA स्टील-बॉक्ड सिरेमिक लाइनर उच्च-अल्मुना सिरेमिक टाइलों का उपयोग करते हैं जो एक निर्मित स्टील समर्थन प्लेट पर बंधे होते हैं। मॉड्यूलर लाइनर स्लैश, हॉपर, डिब्बे,और स्थानांतरण उपकरण गंभीर स्लाइडिंग घर्षण के संपर्क में, जबकि इस्पात समर्थन सुविधाजनक यांत्रिक स्थापना और प्रतिस्थापन की अनुमति देता है।

एइस्पात के समर्थन वाले सिरेमिक लाइनरयह एक मॉड्यूलर पहनने से बचाव पैनल है जिसमें पहनने के प्रतिरोधी एल्युमिना सिरेमिक टाइलें हैं जो एक निर्मित स्टील समर्थन प्लेट पर तय की गई हैं।

इसका उपयोग मुख्य रूप से स्लाइड, हॉपर, डिब्बे, ट्रांसफर पॉइंट और अन्य बल्क सामग्री हैंडलिंग उपकरण में किया जाता है जहां घर्षण सामग्री की निरंतर फिसलने से उपकरण की सतह का तेजी से पहनना होता है।

सिरेमिक-रबर-इस्पात मिश्रित अस्तरों के विपरीत, यह डिजाइनजिसमें रबर की ढक्कन वाली परत न होसिरेमिक पहनने के प्रतिरोधी कार्य सतह प्रदान करता है, जबकि इस्पात समर्थन पैनल संरचनात्मक समर्थन देता है और एक इकाई के रूप में पूरे अस्तर को स्थापित या प्रतिस्थापित करने की अनुमति देता है।

उत्पाद संरचना

आवरण दो मुख्य भागों से बना हैः

एल्युमिनियम सिरेमिक पहनने की परत
उच्च एल्युमिनियम वाले सिरेमिक टाइल सामग्री-संपर्क सतह बनाते हैं। उनकी उच्च कठोरता उन्हें कोयला, राख, क्लिंकर, अयस्क, खनिज पाउडर,और अन्य घर्षण सामग्री.

इस्पात समर्थन प्लेट
इस्पात प्लेट सिरेमिक परत का समर्थन करती है और एक मजबूत माउंटिंग आधार प्रदान करती है। उपकरण डिजाइन के अनुसार, समर्थन वेल्डेड स्टड, थ्रेडेड बोल्ट, माउंटिंग छेद,मुड़ा हुआ किनारा, या अनुकूलित स्टील फ्रेम।

आकार, सिरेमिक व्यवस्था, और माउंटिंग स्थिति सभी अनुमोदित ड्राइंग के अनुसार निर्मित किया जा सकता है।

स्टील के साथ सिरेमिक लाइनर का उपयोग क्यों करें?

बड़े उपकरण सतहों के लिए, उपकरण पर व्यक्तिगत सिरेमिक टाइलों को सीधे बांधने के लिए काफी समय लग सकता है और भविष्य में रखरखाव को मुश्किल बना सकता है।

स्टील के समर्थन वाले सिरेमिक अस्तर के साथ, सिरेमिक अस्तर को स्थापित करने से पहले एक स्टील प्लेट पर पूर्व-संयोजित किया जाता है।

इससे अनेक व्यावहारिक लाभ प्राप्त होते हैंः

• मॉड्यूलर स्थापना
• आसान लाइनर प्रतिस्थापन
• कम रखरखाव समय
• स्थिर सिरेमिक व्यवस्था
• सुविधाजनक पूर्वनिर्मित
• अनुकूलित माउंटिंग स्थिति

जब परिधान एक विशिष्ट क्षेत्र में केंद्रित होता है, तो पूरे उपकरण की सतह को फिर से लपेटने के बिना व्यक्तिगत पैनलों को प्रतिस्थापित किया जा सकता है।

स्लाइडिंग घर्षण के लिए डिज़ाइन किया गया

विभिन्न पहनने की स्थितियों के लिए विभिन्न आवरण संरचनाओं की आवश्यकता होती है।

बड़े कणों से गंभीर प्रभाव वाले अनुप्रयोगों के लिए, एक सिरेमिक-रबर-स्टील कम्पोजिट अस्तर बेहतर प्रभाव अस्तर प्रदान कर सकता है।

एक सिरेमिक + स्टील अस्तर अधिक उपयुक्त है जहां स्लाइडिंग घर्षण प्रमुख पहनने की तंत्र है और एक कठोर मॉड्यूलर अस्तर संरचना को प्राथमिकता दी जाती है।

विशिष्ट परिचालन स्थितियों में शामिल हैंः

• निरंतर सामग्री स्लाइडिंग
• घर्षण पाउडर से निपटना
• ठीक या मध्यम आकार के कण
• मध्यम प्रभाव
• सीमित स्थापना स्थान
• यांत्रिक रूप से लगाए हुए लाइनर पैनल

इसलिए केवल सिरेमिक मोटाई के बजाय वास्तविक पहनने के तंत्र पर आधार पर लाइनर का चयन किया जाना चाहिए।

सीरमिक टाइलों का स्तर

एल्युमिनियम सिरेमिक टाइलों को एक चरणबद्ध पैटर्न में व्यवस्थित किया जा सकता है।

यह सामग्री प्रवाह की दिशा में लंबे निरंतर जोड़ों से बचने में मदद करता है और अधिक निरंतर पहनने के प्रतिरोधी सतह बनाता है।

सिरेमिक लेआउट को निम्न के अनुसार समायोजित किया जा सकता हैः

• सामग्री प्रवाह की दिशा
• कण का आकार
• सामग्री का वेग
• प्रभाव कोण
• उपकरण ज्यामिति
• अपेक्षित पहनने का पैटर्न

अनियमित या गैर-मानक उपकरणों के लिए, हम ग्राहक के चित्रों के अनुसार सिरेमिक टाइल और स्टील समर्थन प्लेट का निर्माण कर सकते हैं।

स्थापना विकल्प

इस्पात समर्थित सिरेमिक लाइनर विभिन्न माउंटिंग डिजाइनों के साथ आपूर्ति की जा सकती है।

आम विकल्पों में शामिल हैंः

• वेल्डेड स्टड
• घुमावदार बोल्ट
• घुड़सवार छेद
• वेल्डेड स्टील के फ्रेम
• अनुकूलित फिक्सिंग संरचनाएं

समर्थन प्लेट आपको साइट पर पहुंचने से पहले लाइनर पैनल को इकट्ठा करने की अनुमति देती है, जिससे उपकरण के अंदर आवश्यक सिरेमिक स्थापना कार्य कम हो जाता है।

यह विशेष रूप से उपयोगी है जहां बंद होने का समय सीमित है।

विशिष्ट अनुप्रयोग

इस्पात समर्थित सिरेमिक अस्तर आमतौर पर स्थापित होते हैंः

• स्थानांतरण स्लैश
• निर्वहन चड्डी
• हुपर
• कटोरे
• बंकर
• फ़ीडर
• स्थानांतरण बिंदु
• कोयले से निपटने के उपकरण
• सीमेंट हैंडलिंग उपकरण
• खनिज प्रसंस्करण उपकरण
• पाउडर ले जाने वाली प्रणालियाँ

वे विशेष रूप से सपाट या अपेक्षाकृत सरल पहनने की सतहों के लिए उपयुक्त हैं जहां मॉड्यूलर पैनलों को यांत्रिक रूप से स्थापित किया जा सकता है।

उद्योग

विशिष्ट उद्योगों में शामिल हैंः

सीमेंट संयंत्र

क्लिंकर, कच्चे माल, उड़ती राख और पाउडर हैंडलिंग सिस्टम।

खनन और खनिज प्रसंस्करण
अयस्क, एकाग्रता और घर्षण खनिज स्थानांतरण उपकरण।

बिजली संयंत्र
कोयला, राख और धूलयुक्त सामग्री के साथ काम करने वाले उपकरण।

इस्पात संयंत्र
कच्चे माल, कोक्स, सिंटर और धूल परिवहन प्रणाली।

बंदरगाह और थोक टर्मिनल
थोक सामग्री स्थानांतरण चैंपियन और लोडिंग उपकरण।

रासायनिक और पाउडर प्रसंस्करण
घर्षण पाउडर और दानेदार सामग्रियों को संभालने के लिए उपकरण।

अनुकूलित निर्माण

ELACERA स्टील-बैकड सिरेमिक लाइनरों को वास्तविक उपकरण आयामों और परिचालन स्थितियों के अनुसार निर्मित किया जा सकता है।

उपलब्ध अनुकूलन में शामिल हैंः

• लाइनर की लंबाई और चौड़ाई
• कुल मोटाई
• सिरेमिक मोटाई
• स्टील प्लेट की मोटाई
• सिरेमिक टाइल के आयाम
• टाइल व्यवस्था
• माउंटिंग स्टड मात्रा
• बोल्ट की स्थिति
• इस्पात फ्रेम का आकार
• किनारा डिजाइन
• स्थापना का लेआउट

प्रतिस्थापन परियोजनाओं के लिए, तकनीकी मूल्यांकन के लिए मौजूदा लाइनर चित्र, उपकरण चित्र या नमूना माप का उपयोग किया जा सकता है।

चयन के लिए आवश्यक जानकारी

उपयुक्त अस्तर संरचना की सिफारिश करने के लिए यह प्रदान करना उपयोगी हैः

• प्रेषित सामग्री
• कण का आकार
• परिचालन तापमान
• सामग्री का वेग
• प्रभाव की स्थिति
• स्थापना की स्थिति
• विद्यमान आवरण सामग्री
• लीनर के आयाम
• अपेक्षित सेवा जीवन
• स्थापना चित्र

यह जानकारी उपयुक्त सिरेमिक मोटाई, इस्पात समर्थन और माउंटिंग विधि निर्धारित करने में मदद करती है।

निर्माण और निरीक्षण

स्टील के आधार को पहले पुष्टि किए गए आयामों और माउंटिंग डिजाइन के अनुसार निर्मित किया जाता है।

एल्यूमिना सिरेमिक टाइलों को तब काटकर पैनल ज्यामिति के अनुसार व्यवस्थित किया जाता है और फिर उन्हें स्टील सब्सट्रेट पर मजबूती से तय किया जाता है।

शिपमेंट से पहले तैयार आवरणों की जाँच की जा सकती हैः

• कुल आयाम
• सिरेमिक व्यवस्था
• बंधन की स्थिति
• माउंटिंग पोजीशन
• इस्पात निर्माण
• सतह की स्थिति
• मात्रा और पहचान

बड़ी परियोजनाओं के लिए, व्यक्तिगत पैनलों को स्थापना ड्राइंग के अनुसार भी नंबर दिया जा सकता है।

पैकेजिंग और शिपिंग

इस्पात के समर्थन से बने सिरेमिक आवरणों को उनके आकार, वजन और परिवहन विधि के अनुसार पैक किया जाता है।

भारी लाइनर पैनलों को आमतौर पर प्रबलित पैलेट या लकड़ी के मामलों में पैक किया जाता है ताकि परिवहन के दौरान आंदोलन और क्षति को रोका जा सके।

निर्यात पैकेजिंग को समुद्री माल ढुलाई, हवाई माल ढुलाई या बहुआयामी परिवहन के लिए तैयार किया जा सकता है।

अक्सर पूछे जाने वाले प्रश्न

1इस्पात-समर्थित सिरेमिक आवरण क्या है?
यह एक स्टील समर्थन प्लेट पर तय एल्यूमिना सिरेमिक टाइलों से बना एक पहनने के प्रतिरोधी अस्तर है। सिरेमिक घर्षण का विरोध करता है जबकि स्टील प्लेट संरचनात्मक समर्थन और माउंटिंग ताकत प्रदान करती है।

2स्टील-बॉक्ड सिरेमिक लाइनर और सिरेमिक रबर स्टील लाइनर में क्या अंतर है?
स्टील-बैकड सिरेमिक लाइनर में केवल सिरेमिक और स्टील होता है। सिरेमिक रबर स्टील लाइनर में अतिरिक्त प्रभाव को ढकने के लिए रबर की परत भी होती है।

3कब सिरेमिक + स्टील लाइनर का चयन किया जाना चाहिए?
यह आम तौर पर उपयुक्त है जहां स्लाइडिंग घर्षण मुख्य पहनने की तंत्र है और एक कठोर मॉड्यूलर अस्तर संरचना की आवश्यकता है।

4क्या लाइनर के आयाम अनुकूलित किए जा सकते हैं?
हाँ, पैनल का आकार, सिरेमिक मोटाई, स्टील मोटाई और माउंटिंग पोजीशन सभी चित्रों के अनुसार निर्मित किए जा सकते हैं।

5क्या घुड़सवार स्टड को पीछे से वेल्डेड किया जा सकता है?
हां, वेल्डेड स्टड, बोल्ट, छेद और अन्य माउंट संरचनाओं को अनुकूलित किया जा सकता है।

6क्या सिरेमिक लेआउट सामग्री प्रवाह की दिशा का पालन कर सकता है?
हाँ. टाइल का आकार और व्यवस्था उपकरण ज्यामिति और पहनने की दिशा के अनुसार अनुकूलित किया जा सकता है।

7उद्धरण के लिए कौन सी जानकारी आवश्यक है?
कृपया आवरण के आयाम या चित्र, सिरेमिक मोटाई, स्टील प्लेट मोटाई, माउंट डिजाइन, मात्रा और बुनियादी संचालन स्थितियां प्रदान करें।

8क्या मौजूदा नमूनों से प्रतिस्थापन आवरणों का निर्माण किया जा सकता है?
हां. मौजूदा चित्र, नमूना माप या उपकरण आयामों का उपयोग मूल्यांकन और प्रजनन के लिए किया जा सकता है।
