उत्पाद विवरण
उत्पत्ति के प्लेस: चांग्शा, हुनान, चीन
ब्रांड नाम: Elacera
मॉडल संख्या: प्रतिरोधी सिरेमिक पाइप पहनें
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: बातचीत योग्य
मूल्य: बातचीत योग्य
पैकेजिंग विवरण: लकड़ी के बक्सों या लोहे के रैक में पैक किया गया
प्रसव के समय: 25-45 कार्य दिवस
भुगतान शर्तें: टी/टी
आपूर्ति की क्षमता: 100,000 ㎡/ वर्ष
उत्पाद: |
सीमेंट संयंत्रों के लिए सिरेमिक लाइन्ड पाइप |
सिरेमिक सामग्री: |
≥95% एल्युमिना सिरेमिक |
अस्तर संरचना: |
क्रमबद्ध सिरेमिक टाइल लेआउट |
मुख्य मीडिया: |
कच्चा भोजन/क्लिंकर धूल/सीमेंट पाउडर/फ्लाई ऐश |
मुख्य पहनने का प्रकार: |
फिसलन घर्षण और कण क्षरण |
आवेदन: |
वायवीय और थोक सामग्री संवहन |
कनेक्शन विकल्प: |
वेल्डेड/फ्लैंग्ड/क्लैम्प्ड |
सिरेमिक मोटाई: |
स्वनिर्धारित |
परिचालन तापमान: |
0-250°C, अस्तर प्रणाली के अधीन |
विनिर्माण आधार: |
पुष्टि की गई ड्राइंग और संचालन की स्थिति |
उत्पाद: |
सीमेंट संयंत्रों के लिए सिरेमिक लाइन्ड पाइप |
सिरेमिक सामग्री: |
≥95% एल्युमिना सिरेमिक |
अस्तर संरचना: |
क्रमबद्ध सिरेमिक टाइल लेआउट |
मुख्य मीडिया: |
कच्चा भोजन/क्लिंकर धूल/सीमेंट पाउडर/फ्लाई ऐश |
मुख्य पहनने का प्रकार: |
फिसलन घर्षण और कण क्षरण |
आवेदन: |
वायवीय और थोक सामग्री संवहन |
कनेक्शन विकल्प: |
वेल्डेड/फ्लैंग्ड/क्लैम्प्ड |
सिरेमिक मोटाई: |
स्वनिर्धारित |
परिचालन तापमान: |
0-250°C, अस्तर प्रणाली के अधीन |
विनिर्माण आधार: |
पुष्टि की गई ड्राइंग और संचालन की स्थिति |
उत्पाद विवरण
सीमेंट उत्पादन में कई घर्षणकारी सामग्री शामिल होती है, लेकिन वे एक समान घिसाव पैटर्न नहीं बनाती हैं। महीन कच्चा भोजन निरंतर स्लाइडिंग घर्षण पैदा कर सकता है, जबकि क्लिंकर धूल और मोटे कण कोहनी, रिड्यूसर और कनेक्शन बिंदुओं पर अधिक केंद्रित घिसाव पैदा कर सकते हैं।

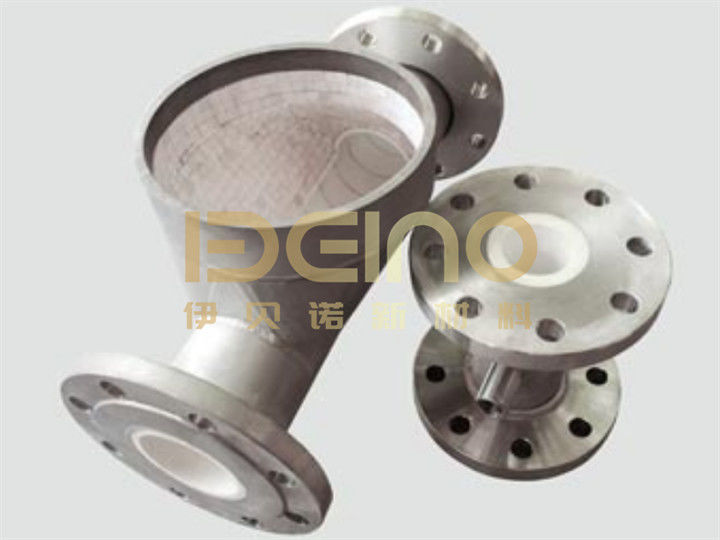

ELACERA सिरेमिक-लाइन वाली पाइपों में 95% एल्यूमिना सिरेमिक घिसाव परत के साथ एक स्टील बाहरी पाइप का उपयोग किया जाता है। पाइप को विशिष्ट सीमेंट प्लांट पदों के लिए निर्मित किया जा सकता है, जिसमें सिरेमिक लेआउट, मोटाई और कनेक्शन डिजाइन को ले जाई जाने वाली सामग्री और ऑपरेटिंग तापमान के अनुसार चुना जाता है।
सीमेंट प्लांट में पाइपलाइन घिसाव कहाँ होता है
सीधी स्टील पाइपें आमतौर पर धीरे-धीरे घिस जाती हैं। दिशा परिवर्तन और संक्रमण अक्सर तेजी से खराब हो जाते हैं क्योंकि कण बार-बार एक ही क्षेत्र से टकराते हैं।
विशिष्ट घिसाव पदों में शामिल हैं:
वास्तविक लाइनिंग डिजाइन को प्रत्येक पद पर घिसाव तंत्र का पालन करना चाहिए। महीन पाउडर को संभालने वाली सीधी पाइप को उच्च वेग वाले क्लिंकर कणों के संपर्क में आने वाली कोहनी के समान सिरेमिक मोटाई की आवश्यकता नहीं हो सकती है।
उत्पाद पैरामीटर
| वस्तुएँ | विनिर्देश |
| एल्यूमिना की सामग्री | ≥95% |
| घनत्व | ≥3.75g/cm3 |
| रॉकवेल ए कठोरता | ≥85HRA |
| प्रभाव शक्ति | ≥1200 MPA |
| फ्रैक्चर टफनेस | ≥4.8MPa·m1/2 |
| झुकने की शक्ति | ≥350MPa |
| थर्मल चालकता | 20W/m.K |
| थर्मल विस्तार गुणांक | 7.2×10⁻⁶m/m.K |
ये मान सिरेमिक सामग्री का वर्णन करते हैं। तैयार पाइप की ऑपरेटिंग सीमा स्टील बॉडी, चिपकने वाले या फिक्सिंग सिस्टम, कनेक्शन डिजाइन और वास्तविक कार्य परिस्थितियों पर भी निर्भर करती है।
पाउडर कन्वेयर के लिए स्टैगर्ड सिरेमिक लेआउट
एल्यूमिना सिरेमिक टाइलों को स्टील पाइप की आंतरिक सतह के साथ व्यवस्थित किया जाता है। एक स्टैगर्ड लेआउट सामग्री-प्रवाह दिशा में लंबी निरंतर जोड़ों से बचने में मदद करता है।
कोहनी पर, बाहरी त्रिज्या को आमतौर पर आंतरिक त्रिज्या की तुलना में अधिक कण संपर्क प्राप्त होता है। इसलिए टाइल आयामों और व्यवस्था को मोड़ ज्यामिति का पालन करने की आवश्यकता होती है, जिससे व्यावहारिक रूप से कम से कम उजागर अंतराल रह जाते हैं।
लाइनिंग को दोनों पाइप सिरों पर एक चिकनी संक्रमण बनाए रखना चाहिए। एक उभरी हुई सिरेमिक किनारा या उजागर स्टील कदम पाउडर प्रवाह को बाधित कर सकता है और एक नया स्थानीय घिसाव बिंदु बना सकता है।
वेल्डेड, फ्लैंग्ड और क्लैंपेड कनेक्शन उपलब्ध हैं। चयनित कनेक्शन को मौजूदा सीमेंट प्लांट पाइपलाइन से मेल खाना चाहिए और स्थापना और रखरखाव के लिए पर्याप्त जगह की अनुमति देनी चाहिए।
संक्षारण प्रतिरोध को समझना
एल्यूमिना सिरेमिक में अच्छी रासायनिक स्थिरता होती है और यह कई औद्योगिक पाउडर के संपर्क के लिए उपयुक्त है। इसकी सघन सतह ले जाई जाने वाली सामग्री और आंतरिक स्टील सतह के बीच एक अवरोध भी प्रदान करती है।
हालांकि, सिरेमिक लाइनिंग स्वचालित रूप से हर पाइप को जंग प्रतिरोधी नहीं बनाती है। बाहरी स्टील शेल, वेल्ड, फ्लैंग्स और उजागर पाइप सिरों को अभी भी उपयुक्त सामग्री चयन, कोटिंग या अन्य सुरक्षा की आवश्यकता हो सकती है।
यदि पाइपलाइन अम्लीय गैसों, क्षारीय तरल पदार्थों, धोने के पानी या रासायनिक योजकों के संपर्क में आती है, तो स्टील सामग्री और बॉन्डिंग सिस्टम का चयन करने से पहले माध्यम की सांद्रता और ऑपरेटिंग तापमान की पुष्टि की जानी चाहिए।
प्रक्रिया पद के लिए पाइप का चयन
कच्चे भोजन और सीमेंट पाउडर के लिए, निरंतर स्लाइडिंग घर्षण और आंतरिक प्रवाह पथ की चिकनाई पर ध्यान दिया जाना चाहिए।
क्लिंकर धूल या मिश्रित मोटे कणों के लिए, कोहनी और संक्रमणों को मोटे सिरेमिक या मुख्य घिसाव क्षेत्र पर अतिरिक्त सुरक्षा की आवश्यकता हो सकती है।
कोयला मिल और भट्टी से संबंधित पाइपलाइनें ऊंचे तापमान पर संचालित हो सकती हैं। इन पदों पर, सिरेमिक फिक्सिंग विधि और पूर्ण लाइनिंग सिस्टम के स्वीकार्य तापमान की जांच की जानी चाहिए, न कि केवल सिरेमिक के गर्मी प्रतिरोध पर निर्भर रहना चाहिए।
उत्पादन से पहले, पुष्टि करें:
स्थापना और निरीक्षण
स्थापना से पहले, टाइलों में दरारें, ढीले अनुभागों और पाइप सिरों के आसपास क्षति के लिए लाइनिंग का निरीक्षण करें। फ्लैंग्स और आसन्न पाइप समकेंद्रित रहने चाहिए ताकि सामग्री आंतरिक कदम से न टकराए।
प्रवाह-दिशा चिह्नक कोहनी या फिटिंग के लिए उपयोगी होते हैं जिनमें प्रबलित घिसाव क्षेत्र होता है। निर्धारित शटडाउन के दौरान, बाहरी त्रिज्या, कनेक्शन सिरों और संक्रमण अनुभागों की पहले जांच की जानी चाहिए क्योंकि ये पद अक्सर सीधी अनुभागों की तुलना में पहले घिसाव दिखाते हैं।
अक्सर पूछे जाने वाले प्रश्न
कौन सी सीमेंट प्लांट सामग्री ले जाई जा सकती है?
विशिष्ट सामग्रियों में कच्चा भोजन, सीमेंट पाउडर, क्लिंकर धूल, फ्लाई ऐश, कोयला पाउडर, स्लैग पाउडर और खनिज योजक शामिल हैं। अंतिम लाइनिंग डिजाइन कण आकार, वेग और तापमान पर निर्भर करता है।
क्या हर सीमेंट प्लांट पाइप को समान सिरेमिक मोटाई की आवश्यकता होती है?
नहीं। महीन पाउडर को संभालने वाली सीधी पाइपों और केंद्रित कण प्रभाव प्राप्त करने वाली कोहनी की घिसाव की स्थिति अलग-अलग होती है। सिरेमिक मोटाई को स्थापना पद के अनुसार चुना जाना चाहिए।
क्या मौजूदा स्टील पाइप को सिरेमिक से लाइन किया जा सकता है?
कुछ मामलों में, हाँ। पाइप में पर्याप्त आंतरिक स्थान, एक उपयुक्त सतह की स्थिति और लाइनिंग कार्य के लिए पर्याप्त पहुंच होनी चाहिए। मौजूदा पाइप को फिर से लाइन करने या नया असेंबली बनाने का निर्णय लेने से पहले तैयार बोर और कनेक्शन आयामों की जांच की जानी चाहिए।
ELACERA सीमेंट प्लांट कन्वेयर सिस्टम के लिए सिरेमिक-लाइन वाली सीधी पाइप, कोहनी और संक्रमण का निर्माण पुष्टि किए गए चित्र और ऑपरेटिंग स्थितियों के अनुसार करता है।
