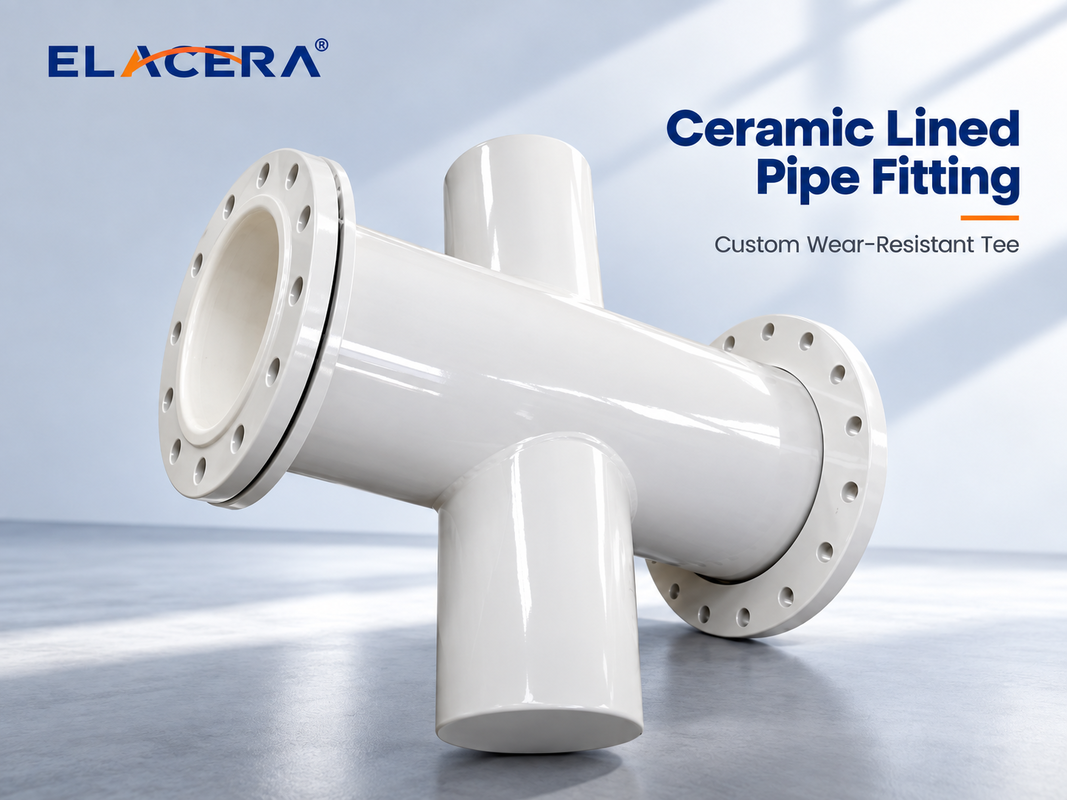

घर्षण सामग्री के परिवहन के लिए सिरेमिक अस्तर वाली टी पाइप

उत्पाद विवरण

ELACERA सिरेमिक-लाइन वाली टी पाइपें शाखा कनेक्शन और प्रवाह-विभाजन क्षेत्रों को घिसाव-प्रतिरोधी एल्यूमिना सिरेमिक टाइलों का उपयोग करके सुरक्षित करती हैं जो केंद्रित घर्षण और कणों के प्रभाव के संपर्क में आते हैं। हम परियोजना के चित्र के अनुसार टी कोण, पाइप व्यास, सिरेमिक मोटाई, स्टील संरचना और कनेक्शन प्रकार को अनुकूलित कर सकते हैं।

एक टी अक्सर घर्षणयुक्त संवहन पाइपलाइन में सुरक्षित करने के लिए सबसे कठिन अनुभागों में से एक होता है।

सीधी पाइप के विपरीत, टी में प्रवेश करने वाली सामग्री एक एकल, सरल प्रवाह पथ का अनुसरण नहीं करती है। शाखा क्षेत्र में, कण दिशा बदल सकते हैं, जंक्शन की दीवार से टकरा सकते हैं या फिटिंग के एक तरफ केंद्रित हो सकते हैं। परिणामस्वरूप, घिसाव अक्सर समान रूप से वितरित होने के बजाय अत्यधिक स्थानीयकृत होता है।

इस कारण से, सिरेमिक-लाइन वाली टी को केवल एक अतिरिक्त शाखा वाली सीधी सिरेमिक पाइप के रूप में नहीं माना जाना चाहिए।

सिरेमिक व्यवस्था को फिटिंग की वास्तविक ज्यामिति का पालन करने और जंक्शन के माध्यम से निरंतर सुरक्षा प्रदान करने की आवश्यकता है।

जंक्शन आमतौर पर वह क्षेत्र होता है जिसे हम पहले देखते हैं

जब घर्षणयुक्त पाउडर, राख, खनिज कण, या अन्य थोक सामग्री टी से गुजरती है, तो शाखा प्रवेश द्वार और आने वाले प्रवाह के विपरीत दीवार बार-बार कणों के प्रभाव का अनुभव कर सकती है।

वास्तविक घिसाव पैटर्न कई कारकों पर निर्भर करता है, जिसमें सामग्री प्रवाह दिशा, संवहन वेग, कण आकार और कठोरता, शाखा कोण, ठोस एकाग्रता और पाइप व्यास शामिल हैं।

यही कारण है कि समान नाममात्र व्यास वाली दो टी को अभी भी विभिन्न लाइनिंग डिजाइनों की आवश्यकता हो सकती है।

गंभीर घिसाव वाली स्थितियों के लिए, पूरे फिटिंग में ठीक उसी सिरेमिक मोटाई का उपयोग करने के बजाय मोटी सिरेमिक या स्थानीय रूप से प्रबलित लाइनिंग पर विचार किया जा सकता है।

टी जंक्शन के चारों ओर सिरेमिक लेआउट

सिरेमिक टाइल-लाइन वाली टी के लिए, सबसे महत्वपूर्ण हिस्सा केवल सिरेमिक सामग्री ही नहीं है, बल्कि टाइलों को शाखा और जंक्शन के चारों ओर कैसे व्यवस्थित किया जाता है।

टी की आंतरिक सतह लगातार बदलती रहती है जहां मुख्य पाइप शाखा से मिलता है। इसलिए सिरेमिक टाइलों को वास्तविक आंतरिक ज्यामिति के अनुसार काटा और व्यवस्थित करने की आवश्यकता होती है ताकि घिसाव-प्रतिरोधी सतह यथासंभव निरंतर बनी रहे।

कठिन संक्रमण क्षेत्रों के आसपास विशेष आकार या कटी हुई सिरेमिक टाइलों का उपयोग किया जा सकता है।

जहां कणों के प्रभाव के अधिक केंद्रित होने की उम्मीद है, वहां संचालन की स्थिति और स्वीकृत डिजाइन के अनुसार सिरेमिक मोटाई को स्थानीय रूप से समायोजित भी किया जा सकता है।

यह सिरेमिक टाइल लाइनिंग को बड़े व्यास और गैर-मानक पाइप फिटिंग के लिए एक महत्वपूर्ण लाभ देता है क्योंकि लेआउट को जटिल आंतरिक आकृतियों के अनुकूल बनाया जा सकता है।

टी-पाइप या वाई-पाइप?

हर संवहन प्रणाली को पारंपरिक 90° टी की आवश्यकता नहीं होती है।

जहां प्रक्रिया और स्थापना लेआउट इसकी अनुमति देते हैं, एक वाई-आकार की शाखा सामग्री की दिशा में एक चिकनी परिवर्तन प्रदान कर सकती है।

शाखा की ज्यामिति प्रभावित करती है कि कण फिटिंग के माध्यम से दिशा कैसे बदलते हैं, इसलिए 90° टी के अंदर घिसाव वितरण वाई-पाइप से भिन्न हो सकता है।

इसका मतलब यह नहीं है कि एक शाखा कोण हर आवेदन के लिए उपयुक्त है। पाइप ज्यामिति, प्रवाह दिशा, सामग्री की विशेषताएं और स्थापना स्थान पर एक साथ विचार किया जाना चाहिए।

ELACERA परियोजना के चित्र के अनुसार पारंपरिक सिरेमिक-लाइन वाली टी और अनुकूलित सिरेमिक-लाइन वाली वाई-पाइप दोनों का निर्माण कर सकती है।
