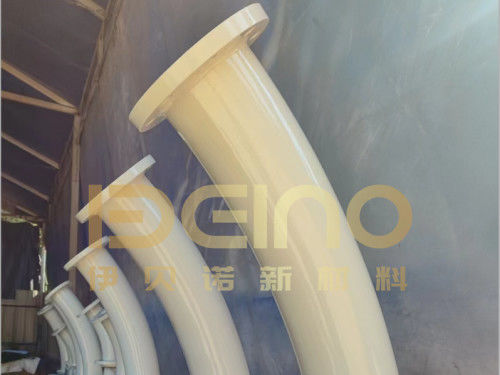

औद्योगिक एल्यूमीनियम सिरेमिक पाइप पहनने प्रतिरोधी सिरेमिक ट्यूब

औद्योगिक एल्यूमिना सिरेमिक पाइप को राख, कोयला पाउडर, क्लिंकर धूल, खनिज सांद्रता, खाल और अन्य घर्षण सामग्री के कारण होने वाले घर्षण से इस्पात पाइपलाइनों की सुरक्षा के लिए डिज़ाइन किया गया है।

यह पहनने के प्रतिरोधी सिरेमिक ट्यूब एक निर्मित स्टील के खोल को घनिष्ठ रूप से फिट एल्युमिना सिरेमिक टाइलों के साथ जोड़ती है।जबकि सिरेमिक अस्तर स्लाइडिंग घर्षण और स्थानीय कण प्रभाव से आंतरिक सतह की रक्षा करता है.

अंतिम आयाम, सामग्री, और अस्तर विवरण पुष्टि ड्राइंग और संचालन की स्थिति के अधीन हैं।

घुमावदार पाइप जल्दी क्यों पहनते हैं?

जब कण घुमावदार खंड में प्रवेश करते हैं, तो जड़ता उन्हें पाइप की बाहरी त्रिज्या की ओर धकेल सकती है।यह एक छोटे से क्षेत्र में प्रभाव और घर्षण केंद्रित करता है.

सबसे कमजोर पद अक्सर हैंः

मोड़ का बाहरी आर्क

वह मोड़ जहां सामग्री पहली बार दिशा बदलती है

सीधे और घुमावदार वर्गों के बीच संक्रमण

आंतरिक व्यास में अचानक परिवर्तन वाले क्षेत्र

सिरेमिक किनारे जो आने वाली सामग्री का सामना करते हैं

फ्लैंज के अंत में खुला स्टील या असमान आंतरिक संक्रमण

इसलिए एक पाइप तब भी टूट सकता है जब इसकी अधिकांश सिरेमिक अस्तर बरकरार रहे।डिजाइन केवल नाममात्र पाइप व्यास से सिरेमिक मोटाई का चयन करने के बजाय वास्तविक पहनने क्षेत्र की रक्षा करनी चाहिए.

गंभीर दिशागत प्रभाव के लिए, आवश्यक समाप्त आंतरिक व्यास को बनाए रखते हुए बाहरी आर्क पर मोटी सिरेमिक या प्रबलित अस्तर व्यवस्था पर विचार किया जा सकता है।

सिरेमिक टाइलें पहनने के डिजाइन का हिस्सा हैं

सिरेमिक टाइल-लाइन पाइप का प्रदर्शन सिरेमिक कठोरता से अधिक पर निर्भर करता है।

टाइल का आकार और पाइप की वक्रता

सिरेमिक टाइलों के आयाम पाइप के आंतरिक व्यास और वक्रता के अनुरूप होने चाहिए। बहुत बड़ी टाइलें बोर को सटीक रूप से नहीं पालन कर सकती हैं, जबकि बहुत छोटी टाइलें अधिक जोड़ों का निर्माण करती हैं।

इसका उद्देश्य एक स्थिर अस्तर सतह प्राप्त करना है जिसमें नियंत्रित अंतराल हों और सिरेमिक और तैयार स्टील के बीच स्थिर संपर्क हो।

संयुक्त व्यवस्था

जहां व्यावहारिक हो, सिरेमिक जोड़ों को इस प्रकार बिखराया जाता है कि निरंतर जोड़ों की रेखाएं सीधे पहनने के मार्ग नहीं बनती हैं।टाइल्स के अभिविन्यास को भी सामग्री प्रवाह की दिशा के खिलाफ समीक्षा की जानी चाहिए.

बढ़े हुए किनारे, खुले अंतराल और खराब रूप से संरेखित जोड़ों से प्रवाह में गड़बड़ी हो सकती है और व्यक्तिगत टाइलों को केंद्रित प्रभाव के संपर्क में लाया जा सकता है।

पाइप-एंड ट्रांजिशन

सिरेमिक अस्तर को फ्लैंग्स और वेल्डेड कनेक्शन पर साफ ढंग से समाप्त होना चाहिए। एक उजागर स्टील के किनारे या छेद में अचानक परिवर्तन पहनने का पहला बिंदु बन सकता है।

इसलिए अगले पाइप सेक्शन से कनेक्शन को विशेष रूप से वायवीय कन्वेयर सिस्टम में अस्तर डिजाइन के हिस्से के रूप में माना जाना चाहिए।

गर्म घुमावदार पाइप या निर्मित घुमाव?

इस्पात खोल एक अभिन्न रूप से गठित मोड़ के रूप में या एक निर्मित खंडित मोड़ के रूप में उत्पादित किया जा सकता है। उपयुक्त विकल्प पाइप व्यास, मोड़ त्रिज्या, दीवार मोटाई, लेआउट,और विनिर्माण की व्यवहार्यता.

एक अभिन्न मोड़ स्वचालित रूप से हर आवेदन में अधिक पहनने के लिए प्रतिरोधी नहीं है। ऑपरेटिंग जीवन भी कणों के प्रभाव दिशा, सिरेमिक मोटाई, टाइल संरेखण, बंधन विश्वसनीयता पर निर्भर करता है,और बाहरी चाप की सुरक्षा.

सिरेमिक अस्तर क्या कर सकता है और क्या नहीं कर सकता

एल्युमिनियम सिरेमिक एक कठोर कार्य सतह प्रदान करता है जो स्टील पाइप के प्रत्यक्ष घर्षण को कम कर सकता है।आंतरिक मार्ग भी अपेक्षाकृत सुसंगत रह सकता है.

हालांकि, सिरेमिक अस्तर का मूल्यांकन पूर्ण पाइप संयोजन से अलग-अलग नहीं किया जाना चाहिए:

• परिचालन-तापमान सीमा न केवल सिरेमिक पर निर्भर करती है, बल्कि बंधन या निर्धारण प्रणाली पर निर्भर करती है।
• रासायनिक संगतता में सिरेमिक, संयुक्त सामग्री, बंधन प्रणाली और उजागर स्टील शामिल होना चाहिए।
• सिरेमिक अस्तर एक अनुपयुक्त पाइप दीवार मोटाई, फ्लैंज मानक, या दबाव डिजाइन की भरपाई नहीं करता है।
• केवल सिरेमिक कठोरता से सेवा जीवन की भविष्यवाणी नहीं की जा सकती है।
• स्टील पाइप के जीवन का एक निश्चित गुणक जैसे दावे सामग्री, वेग, प्रभाव कोण और पिछले पहनने के पैटर्न के बारे में जानकारी के बिना अविश्वसनीय हैं।
•


सामान्य परिवहन कार्य

एल्युमिनियम सिरेमिक टाइल से लैस पाइपों को निम्न के लिए विचार किया जा सकता हैः

• उड़ती राख, तल की राख और चूर्णित कोयले का परिवहन
• सीमेंट का कच्चा आटा, क्लिंकर धूल और तैयार सीमेंट हैंडलिंग
• खनिज सांद्रता, खाद और खदान बैकफिल पाइपलाइन
• कोयला स्लरी और कोयला तैयार करने की प्रणाली
• चूना, प्लाज्मा और संगत स्लरी परिवहन
• सिलिकॉन पाउडर और अन्य घर्षण खनिज सामग्री
• इस्पात संयंत्रों के धूल और थोक सामग्री के परिवहन प्रणाली

सूखी वायुवाहक वाहक, गुरुत्वाकर्षण प्रवाह और स्लरी परिवहन विभिन्न पहनने के तंत्र पैदा करते हैं।इसलिए केवल उद्योग के नाम के बजाय वास्तविक प्रक्रिया के आधार पर अस्तर संरचना का चयन किया जाना चाहिए।.

पाइप की तैयारी और जाँच कैसे की जाती है

अस्तर शुरू होने से पहले, पाइप के आयाम, मोड़ ज्यामिति, फ्लैंग अभिविन्यास और आंतरिक सतह की स्थिति की पुष्टि की गई ड्राइंग के साथ जांच की जाती है।

स्थापना प्रक्रिया निम्नलिखित पर केंद्रित हैः

स्टील की सतह तैयार करना

सिरेमिक टाइल फिट और स्थापना अनुक्रम

पाइप परिधि के चारों ओर टाइल संरेखण

संयुक्त चौड़ाई और चरणबद्ध व्यवस्था

घुमावदार अनुभागों में बाहरी चाप सुरक्षा

समाप्त आंतरिक व्यास

दोनों छोरों पर सिरेमिक समापन

अंतिम निरीक्षण में आंतरिक अस्तर की स्थिति, पाइप और फ्लैंज के आयाम, वेल्ड की उपस्थिति, फ्लैंज की दिशा और अनुमोदित ड्राइंग के अनुरूपता शामिल है।

पैकिंग घुमावदार और फ्लैंग्ड पाइप सेक्शन

तैयार पाइपों को उनके आकार और वजन के अनुसार प्रबलित लकड़ी के बक्से या उपयुक्त स्टील के फ्रेम पर सुरक्षित किया जाता है।

फ्लैंज के चेहरे, सिरेमिक से लिपटे उद्घाटन और पाइप के छोरों को धक्का, नमी और विदेशी सामग्री के प्रवेश से सुरक्षित किया जाता है।लंबे या घुमावदार वर्गों को संभालने और परिवहन के दौरान आंदोलन को कम करने के लिए उपयुक्त स्थानों पर समर्थन किया जाता है.

न केवल पाइप व्यास के साथ पहनने के नक्शे के साथ शुरू करो

एक सटीक अस्तर सिफारिश के लिए, कृपया प्रदान करेंः

• पाइपलाइन ड्राइंग और मात्रा
• प्रेषित सामग्री
• कण आकार या स्लरी की एकाग्रता
• प्रेषण वेग या प्रवाह दर
• ऑपरेटिंग तापमान और दबाव
• विद्यमान पाइप सामग्री और दीवार की मोटाई
• वर्तमान पहनने की स्थिति और सेवा इतिहास
• आवश्यक समाप्त आंतरिक व्यास
• कनेक्शन और फ्लैंज मानक
• यदि उपलब्ध हो तो पहने हुए पाइप की साइट तस्वीरें

पिछले पाइप के टूटने की जगह दिखाने वाली एक तस्वीर अक्सर मोटी सिरेमिक के लिए एक सामान्य अनुरोध की तुलना में अधिक उपयोगी जानकारी प्रदान कर सकती है।

खरीदार के प्रश्न

क्या यह एक ठोस एल्यूमीनियम सिरेमिक ट्यूब है?

नहीं. यह एक कम्पोजिट पाइप है जिसमें स्टील के खोल, एक इन्सुलेशन परत और एल्युमिना सिरेमिक टाइलें होती हैं। स्टील संरचनात्मक समर्थन प्रदान करता है, जबकि सिरेमिक आंतरिक पहनने की सतह की रक्षा करता है।

क्या सिरेमिक टाइलों को सीधा और घुमावदार दोनों पाइपों में लगाया जा सकता है?

हाँ. टाइल के आयाम और व्यवस्था पाइप के व्यास और वक्रता के अनुसार समायोजित कर रहे हैं. मोड़ बाहरी चाप और सामग्री प्रवेश दिशा के लिए अतिरिक्त ध्यान की आवश्यकता है.

क्या एक ही मोटाई का सिरेमिक पूरे मोड़ में इस्तेमाल किया जाना चाहिए?

जरूरी नहीं. एक समान अस्तर का उपयोग मध्यम पहनने के तहत किया जा सकता है, जबकि गंभीर दिशात्मक प्रभाव के लिए बाहरी चाप पर अतिरिक्त सुरक्षा की आवश्यकता हो सकती है। तैयार छेद की जांच अभी भी की जानी चाहिए।

क्या यह पाइप उच्च तापमान के परिवहन के लिए उपयुक्त है?

यह हो सकता है, लेकिन तापमान सीमा पूरी स्थापना संरचना पर आधारित होना चाहिए। सिरेमिक उच्च तापमान सहन कर सकते हैं,जबकि बंधन या फिक्सिंग सिस्टम में एक अलग ऑपरेटिंग सीमा हो सकती है.

क्या पाइप एसिड, क्षार और मलबे के लिए प्रतिरोधी है?

एल्युमिना सिरेमिक में कई औद्योगिक वातावरणों में अच्छी रासायनिक स्थिरता है, लेकिन पूरे पाइप को ड़प प्रणाली, जोड़ों और स्टील के खोल सहित वास्तविक माध्यम के साथ जांचना चाहिए।

कौन सा बेहतर हैः एक अभिन्न मोड़ या एक खंडित मोड़?

कोई भी संरचना प्रत्येक परियोजना के लिए स्वचालित रूप से बेहतर नहीं है। चयन आवश्यक व्यास, मोड़ त्रिज्या, आयामी सहिष्णुता, विनिर्माण व्यवहार्यता और पहनने की दिशा पर निर्भर करता है।

उद्धरण के लिए क्या भेजा जाना चाहिए?

कृपया पाइप ड्राइंग, मात्रा, ले जाने वाली सामग्री, संचालन की स्थिति, आवश्यक सिरेमिक मोटाई, तैयार आंतरिक व्यास, और कनेक्शन मानक भेजें।विफल क्षेत्र को दिखाने वाली तस्वीरें शामिल करें.

मौजूदा पहनने की समस्या की समीक्षा करते समय, Elacera® सिरेमिक टाइल व्यवस्था की सिफारिश करने से पहले प्रवाह की दिशा, मोड़ ज्यामिति, पहने हुए स्थिति और आंतरिक संक्रमणों पर विचार करता है।
