अपघर्षक संवहन के लिए कस्टम एल्यूमिना सिरेमिक लाइन वाली कोहनी

उत्पाद का वर्णन

ELACERA® सिरेमिक अस्तर वाले कोहनी का उपयोग किया जाता है जहां घर्षण पाउडर और दानेदार सामग्री एक कन्वेयर सिस्टम के अंदर दिशा बदलते हैं। स्टील कोहनी दबाव-रहित और संरचनात्मक शरीर प्रदान करती है,जबकि 92% एल्यूमीनियम सिरेमिक टाइलें स्लाइडिंग पहनने और कणों के प्रभाव से आंतरिक सतह की रक्षा करती हैं.

इस्पात कोहनी के गठन के बाद अस्तर स्थापित किया जाता है। कोहनी के व्यास, मोड़ त्रिज्या और परिचालन स्थितियों के अनुसार सिरेमिक आकार, मोटाई और व्यवस्था का चयन किया जाता है।

उत्पाद का विवरण

सीधे पाइपों से पहले कोहनी क्यों पहनती है

जब प्रवाह की दिशा बदल जाती है, तो कण बाहरी त्रिज्या की ओर बढ़ते रहते हैं।इसलिए बाहरी मोड़ आंतरिक त्रिज्या की तुलना में अधिक स्लाइडिंग संपर्क और प्रत्यक्ष प्रभाव प्राप्त करता है.

यह अंतर मोटे कणों, अनियमित आकार वाले पदार्थों या अस्थिर प्रवाह स्थितियों वाले मिश्रणों के परिवहन के दौरान अधिक स्पष्ट हो जाता है।एक छोटी त्रिज्या कोहनी भी एक लंबी त्रिज्या मोड़ की तुलना में अधिक केंद्रित पहनने का अनुभव कर सकते हैं.

पूरी कोहनी पर एक ही सिरेमिक व्यवस्था का उपयोग करना सबसे उपयुक्त समाधान नहीं हो सकता है। बाहरी त्रिज्या के आसपास सिरेमिक मोटाई और टाइल लेआउट को अलग से समीक्षा की जानी चाहिए,विशेष रूप से जब पिछले इस्पात कोहनी एक ही स्थिति में के माध्यम से पहने हुए हैं.

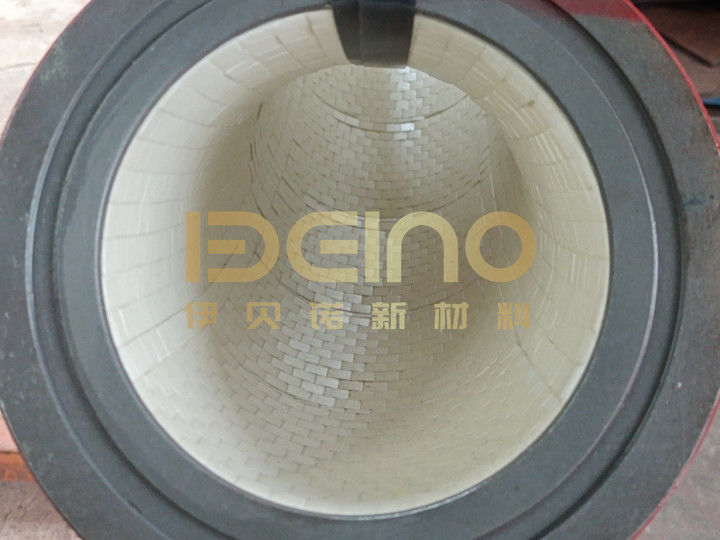

घुमाव के अंदर सिरेमिक लेआउट

इस कोहनी में एकल सिरेमिक आस्तीन के बजाय अलग-अलग एल्युमिना सिरेमिक टाइलें उपयोग की जाती हैं।छोटे टुकड़े घुमावदार आंतरिक सतह का पालन करते हैं और अलग कोहनी व्यास और मोड़ त्रिज्या के आसपास अधिक सटीक रूप से व्यवस्थित किया जा सकता है.

जोड़ों को इस प्रकार बिखरा हुआ है कि सामग्री एक सीधी जोड़ के साथ लगातार यात्रा नहीं करती है।दोनों अंत संक्रमण और किसी भी क्षेत्र जहां इस्पात सतह उजागर रह सकता है.

बड़े व्यास और गैर-मानक कोहनी के लिए टाइल-लाइन संरचना विशेष रूप से व्यावहारिक है। छोटे व्यास के पाइपलाइनों के लिए,इसके बजाय एक एकीकृत सिरेमिक आस्तीन या खंडित सिरेमिक अंगूठी पर विचार किया जा सकता हैचयन आंतरिक व्यास, कोहनी ज्यामिति और प्रभाव स्तर पर निर्भर करता है।

विशिष्ट 92% एल्यूमीनियम सिरेमिक पैरामीटर

ये विशिष्ट सामग्री मूल्य हैं। अंतिम सिरेमिक ग्रेड और परीक्षण आवश्यकताओं को आदेश विनिर्देश में पुष्टि की जानी चाहिए।

अंत में बदलाव के लिए सावधानीपूर्वक नियंत्रण की ज़रूरत है

सिरेमिक से बना कोहनी अभी भी समय से पहले स्थानीय पहनने का विकास कर सकता है जब आंतरिक संक्रमण चिकनी नहीं होता है। यदि सिरेमिक आसन्न पाइप की तुलना में कम है, तो स्टील की दीवार का एक हिस्सा उजागर रह सकता है।यदि यह अधिक है, चीनी मिट्टी के किनारे बार-बार सामग्री प्रवाह को रोक सकते हैं।

इस कारण से तैयार आंतरिक व्यास को अस्तर के बाद जांचना चाहिए। दोनों सिरों पर सिरेमिक को आसन्न पाइप के साथ संरेखित किया जाना चाहिए,और शेष वेल्डिंग लंबाई या फ्लैंज संक्रमण स्थापना ड्राइंग का पालन करना चाहिए.

स्टील कोहनी के लिए भी आयामी नियंत्रण की आवश्यकता होती है।और फ्लैंज अभिविन्यास प्रभावित करता है कि क्या घटक आस-पास के पाइपलाइन के संरेखण से बाहर मजबूर किए बिना स्थापित किया जा सकता है.

जहां इन कोहनी का इस्तेमाल किया जाता है

सिरेमिक-आवरण वाली कोहनी पाइपलाइनों में स्थापित की जा सकती है जिसमेंः

• धूलयुक्त कोयला
• उड़ती राख और तल की राख
• चूना पत्थर पाउडर
• सीमेंट और क्लिंकर धूल
• खनिज सांद्रता
• रेत और घर्षण कण
• इस्पात संयंत्रों के धूल और स्लग कण
• अन्य सूखी थोक सामग्री

वास्तविक अस्तर चयन में कणों के आकार, प्रवाह गति, प्रभाव कोण, संचालन तापमान और यह विचार करना चाहिए कि प्रणाली दबाव या निर्वात के तहत काम करती है या नहीं।

अक्सर पूछे जाने वाले प्रश्न

क्या यह एक एकीकृत सिरेमिक कोहनी है?

नहीं. इस पृष्ठ पर दिखाया गया उत्पाद एक स्टील कोहनी है जिसे व्यक्तिगत एल्यूमीनियम सिरेमिक टाइलों से अस्तरित किया गया है। सामान्य रूप से छोटे या अधिक नियमित आंतरिक व्यास के लिए एकीकृत सिरेमिक आस्तीन पर विचार किया जाता है।

सिरेमिक जोड़ों को क्यों घुमाया जाता है?

स्टैगर्ड जोड़ों से सामग्री को कोहनी के माध्यम से एक निरंतर सीम का पालन करने से रोकता है। वे स्टील की सतह पर सीधे पहनने के रास्ते को उजागर करने की संभावना को भी कम करते हैं।

क्या बाहरी त्रिज्या मोटी सिरेमिक का उपयोग कर सकती है?

हां. जब बाहरी मोड़ पर पहनने पर ध्यान केंद्रित किया जाता है, तो ड्राइंग और ऑपरेटिंग स्थितियों के अनुसार उस क्षेत्र में मोटी सिरेमिक या एक अलग सिरेमिक ग्रेड की व्यवस्था की जा सकती है।

क्या फ्लैंग और वेल्डेड कोहनी दोनों का उत्पादन किया जा सकता है?

हाँ. फ्लैंग्स, वेल्डेड और अन्य निर्दिष्ट अंत कनेक्शन का निर्माण किया जा सकता है। फ्लैंग्स की दिशा और शेष वेल्डिंग लंबाई को रेखाचित्र पर स्पष्ट रूप से चिह्नित किया जाना चाहिए।

तैयार आंतरिक व्यास को कैसे नियंत्रित किया जाता है?

इस्पात कोहनी व्यास, चिपकने वाली परत और सिरेमिक मोटाई को एक साथ माना जाता है।

क्या एक पुरानी कोहनी को फिर से बनाया जा सकता है?

हाँ. उत्पादन एक पुष्टि ड्राइंग या एक मौजूदा नमूना के आधार पर किया जा सकता है. मोड़ कोण, केंद्र रेखा त्रिज्या, स्पर्श लंबाई, कनेक्शन आयाम,और सबसे गंभीर पहनने के स्थान को विनिर्माण से पहले जांचना चाहिए.

यदि कंधे के बाहरी त्रिज्या में बार-बार पहनने के कारण कंधे को बदल दिया जाता है, तो मूल रेखाचित्र के साथ ELACERA® को पहने हुए हिस्से की एक तस्वीर भेजें।इससे यह निर्धारित करना आसान हो जाता है कि क्या सिरेमिक मोटाई या अस्तर व्यवस्था को समायोजित करने की आवश्यकता है.

​
