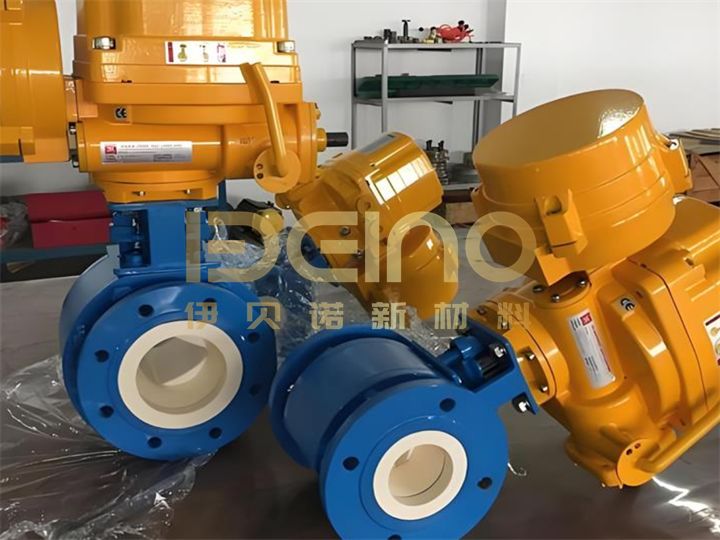

सिरेमिक बॉल वाल्व सिरेमिक अस्तरित कम्पोजिट बॉल वाल्व, एल्युमिनियम सिरेमिक बॉल वाल्व

उत्पाद का वर्णन

हमारेसिरेमिक गेंद वाल्वएक अगली पीढ़ी का शून्य रिसाव वाला वाल्व है जिसमें 99% उच्च शुद्धता वाले एल्यूमिना सिरेमिक प्रवाह चैनल और गेंद कोर के साथ एक धातु शरीर पूरी तरह से सिंटर किया गया है। वाल्व की गेंद, सीट,और गुहा सभी सिरेमिक के साथ अस्तर हैं, पूरी तरह से धातु से मीडिया को अलग करता है। यह कटाव, संक्षारण, चिपकने और रिसाव की समस्याओं को समाप्त करता है जो चरम परिचालन स्थितियों में पारंपरिक धातु वाल्वों को पीड़ित करते हैं,जैसे कोयले का मलबा, खनिज स्लरी, उड़ती राख, और एसिड और क्षार वातावरण के साथ। नाममात्र व्यास DN15 से DN600 तक, PN10 से PN160 तक के दबाव के नाम और -40°C से 450°C तक के ऑपरेटिंग तापमान के साथ,यह आयातित ब्रांडों के लिए प्रतिस्पर्धी विकल्प प्रदान करता है और थर्मल पावर प्लांट की राख हटाने में व्यापक रूप से उपयोग किया जाता है, सीमेंट पाउडर कोयला, रासायनिक स्लरी, और खदान के कचरे के सिस्टम।

उत्पाद की विशेषताएं:

पूरी तरह से सिरेमिक प्रवाह पथःगेंद की गोलता ≤ 0.01 मिमी, सतह Ra ≤ 0.2 μm, 30% कम टोक़।
शून्य रिसावःद्विदिश सील ISO 5208 वर्ग A और वर्ग VI बुलबुला-प्रूफ सील को पूरा करती है।
अत्यधिक पहनने के प्रतिरोधी:एल्यूमीनियम ≥ HRA88, Cr-Mo स्टील वाल्व के 8-12 गुना सेवा जीवन के साथ।
गंभीर संक्षारण प्रतिरोधःहाइड्रोफ्लोरिक एसिड को छोड़कर पीएच रेंज 1-14 के सभी एसिड, बेस और नमक के प्रति प्रतिरोधी।
एंटी-क्रैप: वाल्व सीट लोचदार मुआवजा और स्व-चिकनकारी सिरेमिक कोटिंग 50,000 चक्रों के बाद मोर्टम की गिरावट को 5% से कम सुनिश्चित करती है।

मुख्य संरचनात्मक घटक
वाल्व शरीरःआमतौर पर कार्बन स्टील, स्टेनलेस स्टील या मिश्र धातु स्टील जैसी धातु सामग्री से डाली या फोर्ज की जाती है, यह संरचनात्मक समर्थन और दबाव बाधा प्रदान करती है।आंतरिक प्रवाह पथ को मृत स्थान को कम करने और कणों के मार्ग को सुविधाजनक बनाने के लिए डिज़ाइन किया जा सकता है.

गेंद:कोर वाल्व खोलने और बंद करने का घटक, उच्च शुद्धता, उच्च घनत्व और उच्च कठोरता इंजीनियरिंग सिरेमिक (ज़िरकोनिया या एल्यूमिना) से सटीक मशीनिंग।इसकी सतह को दर्पण जैसा बना दिया गया है.

वाल्व सीटः
पूर्ण सिरेमिक सीटःगेंद के समान या संगत सिरेमिक सामग्री से निर्मित, यह सीट सिरेमिक-सेरेमिक हार्ड सील बनाती है। यह उत्कृष्ट पहनने और संक्षारण प्रतिरोध प्रदान करती है,सबसे कठिन परिचालन स्थितियों के लिए उपयुक्त.

गैर धातु सीटःउच्च-प्रदर्शन वाले बहुलक जैसे पीईईके (पॉलीएथरएथरकेटोन) और आरपीटीएफई (प्रबलित पॉलीटेट्राफ्लोरोएथिलीन) से निर्मित। यह उत्कृष्ट सीलिंग और लोचदार क्षतिपूर्ति प्रदान करता है,उच्च संक्षारकता लेकिन मध्यम पहनने और मध्यम तापमान के साथ परिचालन परिस्थितियों के लिए उपयुक्त.

धातु सीटःकम आम, आमतौर पर अत्यधिक उच्च तापमान अनुप्रयोगों में या विशेष आवश्यकताओं के लिए उपयोग किया जाता है।

वाल्व स्टेम:घटक जो actuator (हैंडल, कीड़ा गियर, वायवीय सिर, इलेक्ट्रिक सिर) को गेंद से जोड़ता है। यह आम तौर पर उच्च शक्ति स्टेनलेस स्टील (जैसे 17-4PH, 316SS) या मिश्र धातु स्टील से बना होता है,और सतह पर कठोर हो सकता हैतने और गेंद के बीच कनेक्शन को ढीलापन और रिसाव (जैसे फटने से रोकने के लिए) को रोकने के लिए विशेष डिजाइन की आवश्यकता होती है।

पैकेजिंग/सीलःजहां तना टोपी के माध्यम से गुजरता है, पैकिंग (जैसे ग्राफाइट रिंग, पीटीएफई वी-रिंग, स्प्रिंग-लोड पैकिंग) या ओ-रिंग का उपयोग तना के साथ मीडिया के बाहर निकलने से रोकने के लिए किया जाता है।

एक्ट्यूएटर:एक मैनुअल (हैंडल, कीड़ा गियर), वायवीय, विद्युत या हाइड्रोलिक उपकरण जो वाल्व खोलने या बंद करने के लिए वाल्व के स्टेम को 90 डिग्री घुमाता है।

सिरेमिक बॉल वाल्व और स्टेनलेस स्टील बॉल वाल्व के बीच मुख्य अंतरों की तुलना तालिका

उत्पाद के फायदे
परिचालन लागतों में 70% की कटौतीःरखरखाव मुक्त चक्र ≥ 3 वर्ष, डाउनटाइम और रखरखाव को कम करता है।
25% हल्काःसमान आकार के धातु-सील बॉल वाल्वों से हल्का, जिससे उन्हें पाइपों में समर्थन करना आसान हो जाता है।
विनिमेय डिजाइनःफ्लैंज की दूरी आईएसओ 5752/जीबी/टी 12237 के अनुरूप है, जिससे पुराने वाल्वों को सीधे प्रतिस्थापित किया जा सकता है।

निर्यात बाजार:रूस, इंडोनेशिया, तुर्की, ब्राजील, दक्षिण अफ्रीका, चिली, वियतनाम, दक्षिण कोरिया, जर्मनी और अन्य देश।

विशिष्ट अनुप्रयोग
थर्मल पावरःवायुवीजन से राख हटाने, चूना पत्थर की स्लरी, और सल्फ़राइज़ेशन अपशिष्ट जल
सीमेंट:धूलयुक्त कोयले का परिवहन, उच्च तापमान की भट्ठी की धुआं गैस और क्लिंकर धूल।
रासायनिक उद्योगःफॉस्फोरिक एसिड, सल्फ्यूरिक एसिड, कास्टिक सोडा और क्लोराइड स्लरीज
खननतांबे की खाल, लौह अयस्क सांद्रता और अत्यधिक घर्षणकारी फॉस्फोजीप्सम स्लरीज।
पिघलना:कनवर्टर गैस स्क्रबिंग और एल्यूमीनियम स्मेल्टर रेड मैल।

पैकेजिंग और शिपिंग
व्यक्तिगत बुलबुला बैग और झटके प्रतिरोधी फोम बॉक्स, प्रति बॉक्स एक वाल्व।
लकड़ी के पैलेट और खिंचाव फिल्म, एफसीएल/एलसीएल कंटेनरों के लिए उपयुक्त।
समुद्री माल ढुलाई का लेबल: अंग्रेजी शिपिंग चिह्न और गुरुत्वाकर्षण केंद्र चिह्न।
फ्यूमिगेशन मुक्त प्लाईवुड के बक्से उपलब्ध हैं, जो आईएसपीएम-15 निर्यात मानकों के अनुरूप हैं।

अक्सर पूछे जाने वाले प्रश्न

प्रश्न 1: क्या सिरेमिक नाजुक है?
A: गेंद का कोर कठोर एल्युमिना से बना है और आइसोस्टैटिकली दबाया गया है, जिसकी टक्कर की कठोरता >4 MPa·m1/2 है और यह पीएन से 1.5 गुना पानी के दबाव के झटके का सामना कर सकता है।

Q2: क्या इसका उपयोग विद्युत या वायवीय एक्ट्यूएटर के साथ किया जा सकता है?
A: यह मानक रूप से ISO 5211 उच्च मंच के साथ आता है और सीधे इलेक्ट्रिक, वायवीय और हाइड्रोलिक एक्ट्यूएटर को समायोजित कर सकता है। विस्फोट-सबूत CT4 और IP68 विकल्प भी उपलब्ध हैं।

Q3: डिलीवरी का समय क्या है?
A: DN500 से DN200 तक मानक आकार स्टॉक में हैं और 3 दिनों के भीतर भेज दिए जाते हैं। कस्टम आकार 2-4 सप्ताह के भीतर भेज दिए जा सकते हैं।
