घर्षण पाउडर के लिए बड़े व्यास के सिरेमिक लिंक्ड पाइप संक्रमण

उत्पाद संक्षिप्त विवरण:
बड़े व्यास के सिरेमिक-लाइन वाले पाइप ट्रांज़िशन टेपर्ड सेक्शन की सुरक्षा करते हैं जहाँ पाइप व्यास बदलने पर अपघर्षक कण केंद्रित हो सकते हैं। इनलेट और आउटलेट व्यास, ट्रांज़िशन प्रोफ़ाइल, सिरेमिक मोटाई और कनेक्शन को स्वीकृत ड्राइंग के अनुसार अनुकूलित किया जाता है।

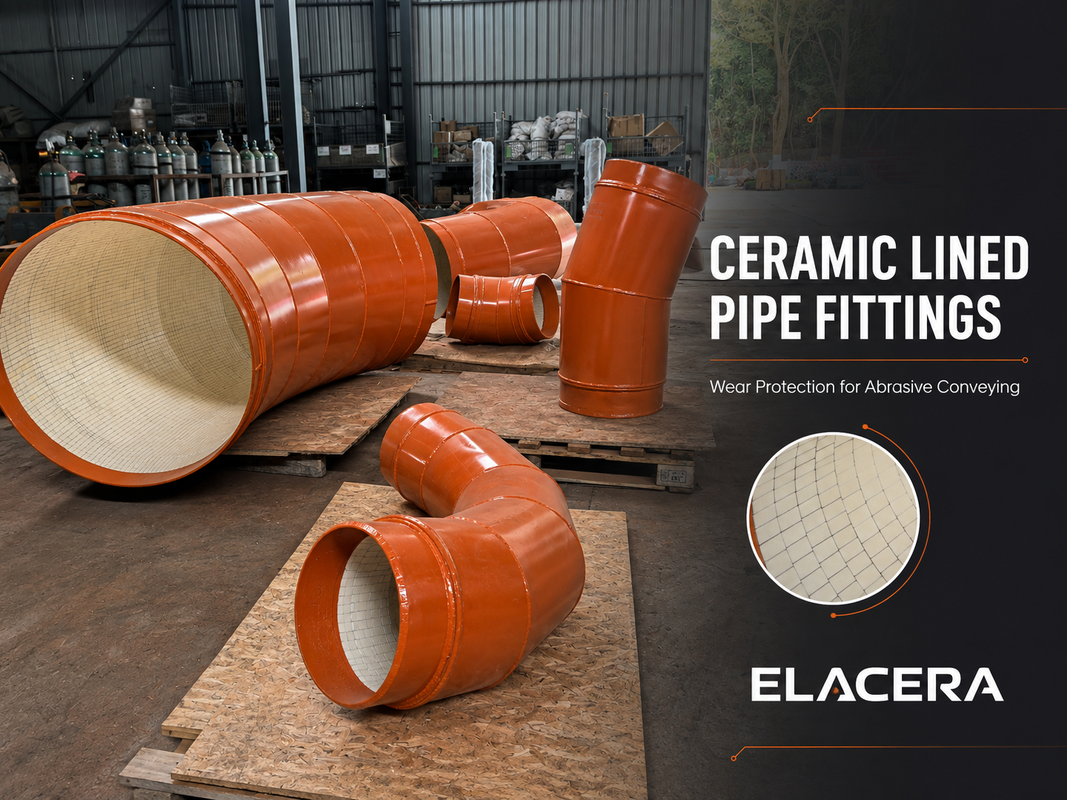

अपघर्षक पाउडर कन्वेयिंग के लिए बड़े व्यास का सिरेमिक लाइन वाला पाइप ट्रांज़िशन

एक सिरेमिक-लाइन वाला पाइप ट्रांज़िशन एक स्टील ट्रांज़िशन सेक्शन है जो आंतरिक रूप से पहनने-प्रतिरोधी एल्यूमिना सिरेमिक टाइलों से सुरक्षित होता है। इसका उपयोग अपघर्षक पाउडर कन्वेयिंग सिस्टम में किया जाता है जहाँ पाइप व्यास में परिवर्तन टेपर्ड सतह पर केंद्रित घिसाव पैदा कर सकता है। इनलेट और आउटलेट व्यास, ट्रांज़िशन लंबाई, सिरेमिक मोटाई और कनेक्शन विवरण को पाइपलाइन ड्राइंग के अनुसार अनुकूलित किया जा सकता है।

उत्पाद अवलोकन

एक पाइप ट्रांज़िशन केवल दो अलग-अलग व्यास वाला सीधा पाइप नहीं है। जैसे-जैसे सामग्री एक रिड्यूसर या एनलार्जर से गुजरती है, उसका वेग और वितरण बदल जाता है।

कण टेपर के एक तरफ़ जा सकते हैं, जिससे स्थानीयकृत स्लाइडिंग घिसाव या प्रभाव पैदा होता है। घिसाव इनलेट, आउटलेट, या आसन्न पाइप के साथ कनेक्शन के पास भी केंद्रित हो सकता है।

इसलिए लाइनिंग डिज़ाइन को वास्तविक प्रवाह पथ और बदलते आंतरिक ज्यामिति का पालन करना चाहिए - न कि केवल नाममात्र पाइप व्यास का।

मुख्य विशेषताएं

• एल्यूमिना सिरेमिक टाइल लाइनिंग टेपर्ड आंतरिक सतह का अनुसरण करती है
• बड़े व्यास और गैर-मानक ट्रांज़िशन प्रोफाइल के लिए उपयुक्त
• अनुकूलित इनलेट, आउटलेट, लंबाई और कनेक्शन आयाम
• चिकनी लाइनिंग समाप्ति उजागर घिसाव चरणों को कम करने में मदद करती है
• उत्पादन से पहले तैयार आंतरिक व्यास की पुष्टि की जाती है

पाइप ट्रांज़िशन में सिरेमिक टाइलों का उपयोग क्यों करें?

एक अभिन्न सिरेमिक स्लीव कई सीधी पाइप सेक्शन के लिए व्यावहारिक है, लेकिन बड़े व्यास या लगातार बदलते प्रोफाइल के लिए इसका निर्माण करना मुश्किल हो सकता है।

बदलती ज्यामिति को कवर करने के लिए व्यक्तिगत सिरेमिक टाइलों को टेपर के साथ व्यवस्थित किया जा सकता है। टाइल का आकार, जोड़ की स्थिति और लाइनिंग समाप्ति को ट्रांज़िशन आकार और सामग्री प्रवाह की अपेक्षित दिशा के अनुसार समीक्षा की जानी चाहिए।

विशिष्ट लाइनिंग विकल्प 95% एल्यूमिना सिरेमिक है। अंतिम सिरेमिक ग्रेड और मोटाई को ले जाई जाने वाली सामग्री, कण आकार, वेग और देखे गए घिसाव पैटर्न के अनुसार पुष्टि की जाती है।

विशिष्ट तकनीकी जानकारी

तकनीकी लाभ और डिजाइन विचार

प्रवाह दिशा: एक अभिसारी ट्रांज़िशन और एक विस्तार वाला ट्रांज़िशन अलग-अलग कण गति उत्पन्न करते हैं। वास्तविक कन्वेयिंग दिशा को ड्राइंग पर चिह्नित किया जाना चाहिए।

ट्रांज़िशन प्रोफ़ाइल: एक छोटा या खड़ी टेपर अशांति और स्थानीयकृत प्रभाव को बढ़ा सकता है। ट्रांज़िशन लंबाई की समीक्षा उपलब्ध स्थापना स्थान के साथ की जानी चाहिए।

सिरेमिक मोटाई: मोटी सिरेमिक तैयार बोर को कम करती है। मोटाई को घिसाव की स्थिति और आवश्यक कन्वेयिंग क्षमता के मुकाबले संतुलित किया जाना चाहिए।

एंड कनेक्शन: सिरेमिक लाइनिंग को उजागर किनारे या अचानक आंतरिक चरण से बचने के लिए आसन्न पाइप लाइनिंग के साथ जितना संभव हो उतना चिकनाई से जुड़ना चाहिए।

अनुप्रयोग

सिरेमिक लाइन वाले पाइप ट्रांज़िशन पर आमतौर पर उन प्रणालियों के लिए विचार किया जाता है जो ले जाती हैं:

• फ्लाई ऐश और कोयला पाउडर
• सीमेंट और क्लिंकर धूल
• खनिज पाउडर और रेत
• अन्य अपघर्षक सूखे कण

विशिष्ट उद्योगों में बिजली उत्पादन, सीमेंट, खनन, खनिज प्रसंस्करण और थोक सामग्री हैंडलिंग शामिल हैं। घोल, मजबूत संक्षारण, असामान्य तापमान या विशेष दबाव की स्थिति के लिए एक अलग तकनीकी समीक्षा की आवश्यकता होती है।

निर्माण, निरीक्षण और पैकिंग

लाइनिंग से पहले स्टील ट्रांज़िशन की जांच स्वीकृत आयामों के मुकाबले की जाती है। उत्पादन के दौरान, हम सिरेमिक कवरेज, आंतरिक सतह की निरंतरता, लाइनिंग समाप्ति और फ्लैंज ओरिएंटेशन की जांच करते हैं।

तैयार बड़े व्यास के फिटिंग को व्यक्तिगत रूप से सुरक्षित किया जाता है और उत्पाद के आकार और परिवहन आवश्यकताओं के अनुसार स्टील रैक पर सुरक्षित किया जाता है या लकड़ी के केस में पैक किया जाता है।

कोटेशन के लिए आवश्यक जानकारी

कृपया प्रदान करें:

• इनलेट और आउटलेट व्यास
• समग्र लंबाई या टेपर कोण
• अभिसारी या विस्तार वाला प्रवाह दिशा
• ले जाया जाने वाला पदार्थ और कण आकार
• कन्वेयिंग वेग और परिचालन स्थितियाँ
• मौजूदा घिसाव की स्थिति या साइट की तस्वीरें
• आवश्यक तैयार आंतरिक व्यास
• फ्लैंज मानक या कनेक्शन ड्राइंग

अक्सर पूछे जाने वाले प्रश्न

पाइप ट्रांज़िशन सीधे पाइप की तुलना में तेज़ी से क्यों घिस सकता है?
व्यास में परिवर्तन कण वेग और वितरण को प्रभावित करता है, जो फिटिंग के टेपर या एक तरफ घिसाव को केंद्रित कर सकता है।

सिरेमिक टाइलों का उपयोग इंटीग्रल स्लीव के बजाय क्यों किया जाता है?
सिरेमिक टाइलें अक्सर बड़े व्यास और लगातार बदलते आंतरिक प्रोफाइल के लिए अधिक व्यावहारिक होती हैं।

क्या मोटी सिरेमिक हमेशा बेहतर होती है?
नहीं। अत्यधिक मोटाई तैयार बोर को कम करती है और सामग्री प्रवाह को प्रभावित कर सकती है। मोटाई को वास्तविक घिसाव की स्थिति के लिए चुना जाना चाहिए।

क्या ELACERA® मौजूदा ड्राइंग के अनुसार निर्माण कर सकता है?
हाँ। स्टील संरचना, सिरेमिक लेआउट, कनेक्शन और तैयार आंतरिक व्यास की पुष्टि ड्राइंग से समीक्षा की जाती है।

कोटेशन से पहले कौन सी जानकारी सबसे महत्वपूर्ण है?
व्यास, ट्रांज़िशन लंबाई, प्रवाह दिशा, सामग्री की विशेषताएं और मौजूदा घिसाव पैटर्न मुख्य शुरुआती बिंदु हैं।

घिसाव संरक्षण विशेषज्ञ से बात करें

हमें अपनी ट्रांज़िशन ड्राइंग और परिचालन जानकारी भेजें। हम तकनीकी कोटेशन तैयार करने से पहले संभावित घिसाव क्षेत्र, सिरेमिक लेआउट और कनेक्शन विवरण की समीक्षा करेंगे।
