उत्पाद विवरण
उत्पत्ति के प्लेस: चांग्शा, हुनान, चीन
ब्रांड नाम: Elacera®
मॉडल संख्या: सिरेमिक लाइन वाले शूट और हॉपर
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: बातचीत योग्य
मूल्य: बातचीत योग्य
पैकेजिंग विवरण: लकड़ी के मामलों या लोहे के रैक में पैक किया गया
प्रसव के समय: 25-45 कार्य दिवस
भुगतान शर्तें: टी/टी
आपूर्ति की क्षमता: अनुकूलित उत्पादन क्षमता
उत्पाद का प्रकार: |
एल्युमिना सिरेमिक पंक्तिबद्ध चुट |
अस्तर सामग्री: |
पहनने के लिए प्रतिरोधी एल्यूमिना सिरेमिक |
आधार संरचना: |
कार्बन स्टील चुट |
संभाली गई सामग्री: |
सीमेंट क्लिंकर |
आवेदन: |
क्लिंकर स्थानांतरण और निर्वहन |
पहनने की शर्तें: |
घर्षण और प्रभाव |
सुरक्षा क्षेत्र पहनें: |
ढलान का निचला भाग, पार्श्व दीवारें और प्रभाव क्षेत्र |
अस्तर विधि: |
परिचालन स्थितियों के अनुसार बंधुआ या वेल्डेड |
सिरेमिक मोटाई: |
पहनने की स्थिति के अनुसार अनुकूलित |
चुट आयाम: |
स्वीकृत चित्रों के अनुसार अनुकूलित |
उत्पाद का प्रकार: |
एल्युमिना सिरेमिक पंक्तिबद्ध चुट |
अस्तर सामग्री: |
पहनने के लिए प्रतिरोधी एल्यूमिना सिरेमिक |
आधार संरचना: |
कार्बन स्टील चुट |
संभाली गई सामग्री: |
सीमेंट क्लिंकर |
आवेदन: |
क्लिंकर स्थानांतरण और निर्वहन |
पहनने की शर्तें: |
घर्षण और प्रभाव |
सुरक्षा क्षेत्र पहनें: |
ढलान का निचला भाग, पार्श्व दीवारें और प्रभाव क्षेत्र |
अस्तर विधि: |
परिचालन स्थितियों के अनुसार बंधुआ या वेल्डेड |
सिरेमिक मोटाई: |
पहनने की स्थिति के अनुसार अनुकूलित |
चुट आयाम: |
स्वीकृत चित्रों के अनुसार अनुकूलित |

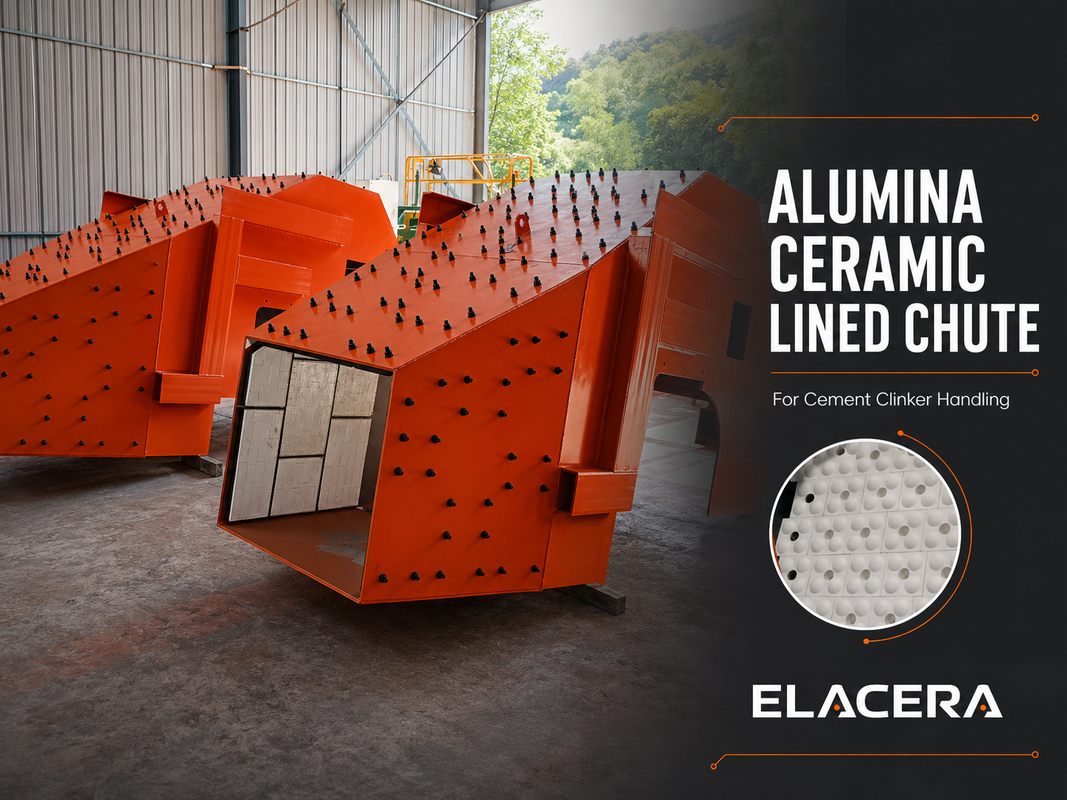

सीमेंट क्लिंकर हैंडलिंग के लिए एल्यूमिना सिरेमिक लाइन वाली च्यूट
एक एल्यूमिना सिरेमिक-लाइन वाली च्यूट एक फैब्रिकेटेड स्टील च्यूट है जो पहनने के प्रतिरोधी सिरेमिक टाइलों या ब्लॉकों से सुरक्षित होती है। इसे उन क्षेत्रों के लिए डिज़ाइन किया गया है जहाँ सामग्री हस्तांतरण के दौरान सीमेंट क्लिंकर बार-बार आंतरिक स्टील सतह से टकराता है या उस पर सरकता है।
च्यूट बॉडी, इनलेट और आउटलेट आयाम, लाइनिंग की मोटाई और कनेक्शन संरचना ग्राहक के उपकरण के चित्र के अनुसार निर्मित की जा सकती है। ऑपरेटिंग तापमान, ड्रॉप ऊंचाई, कंपन और स्थापना की स्थिति के आधार पर, सिरेमिक लाइनिंग को बॉन्डेड किया जा सकता है, वेल्डेबल टाइलों के साथ यांत्रिक रूप से सुरक्षित किया जा सकता है, या दोनों विधियों के संयोजन का उपयोग करके स्थापित किया जा सकता है।
उत्पाद संक्षिप्त विवरण
एक एल्यूमिना सिरेमिक लाइन वाली च्यूट सीमेंट क्लिंकर कन्वेयिंग के दौरान प्रभाव और स्लाइडिंग वियर के संपर्क में आने वाली स्टील सतहों की सुरक्षा करती है। च्यूट आयाम, सिरेमिक लेआउट और फिक्सिंग विधि को ऑपरेटिंग स्थितियों और उपकरण के चित्र के अनुसार अनुकूलित किया जा सकता है।
क्लिंकर च्यूट में वियर कहाँ होता है?
क्लिंकर च्यूट के अंदर वियर शायद ही कभी समान रूप से वितरित होता है।
च्यूट में प्रवेश करने वाली सामग्री पहले एक प्रभाव सतह से टकरा सकती है और फिर आउटलेट की ओर सरकने से पहले दिशा बदल सकती है। यह कई संभावित वियर ज़ोन बनाता है:
पूरी च्यूट में एक ही लाइनिंग स्थापित करना सबसे उपयुक्त परिणाम नहीं दे सकता है। सिरेमिक लेआउट को वास्तविक सामग्री प्रवाह और उन क्षेत्रों के आसपास डिज़ाइन किया जाना चाहिए जहाँ वियर केंद्रित है।
सिरेमिक लाइनिंग संरचना
पहले स्टील च्यूट का निर्माण किया जाता है, जिसके बाद आंतरिक वियर सतहों पर एल्यूमिना सिरेमिक टाइलें या ब्लॉक व्यवस्थित किए जाते हैं।
च्यूट के आकार के अनुसार सिरेमिक का आकार और लेआउट चुना जाता है। बड़े समतल सतहों के लिए फ्लैट टाइलें उपयुक्त होती हैं, जबकि कोनों, संक्रमणों और अनियमित खंडों के आसपास छोटी या विशेष आकार की टुकड़ों की आवश्यकता हो सकती है।
जहां संभव हो, सामग्री प्रवाह की दिशा में निरंतर सीधी पथ से बचने के लिए सिरेमिक जोड़ों को व्यवस्थित किया जाता है। लाइनिंग समाप्ति को भी आसन्न स्टील या सिरेमिक-लाइन वाली सतह के साथ सुचारू रूप से जोड़ा जाना चाहिए ताकि उजागर किनारों को कम किया जा सके।
बॉन्डेड या वेल्डेबल सिरेमिक लाइनिंग?
वास्तविक ऑपरेटिंग स्थितियों के अनुसार सिरेमिक फिक्सिंग विधि का चयन किया जाना चाहिए।
बॉन्डेड सिरेमिक टाइलें
बॉन्डेड सिरेमिक टाइलें अपेक्षाकृत चिकनी आंतरिक सतह प्रदान करती हैं और तब उपयुक्त होती हैं जब चयनित चिपकने वाला ऑपरेटिंग तापमान, प्रभाव स्तर और स्थापना की स्थिति के अनुकूल हो।
स्थापना से पहले स्टील की सतह को ठीक से तैयार किया जाना चाहिए। सिरेमिक व्यवस्था, चिपकने वाला कवरेज और जोड़ नियंत्रण लाइनिंग प्रक्रिया के महत्वपूर्ण हिस्से हैं।
वेल्डेबल सिरेमिक टाइलें
वेल्डेबल सिरेमिक टाइलों में एक निर्मित स्थापना छेद होता है। स्थापना के दौरान, एक धातु फास्टनिंग घटक इस छेद से गुजरता है और स्टील च्यूट बॉडी में वेल्ड किया जाता है। फास्टनिंग स्थिति की सुरक्षा के लिए फिर एक सिरेमिक कैप का उपयोग किया जाता है।
सिरेमिक को सीधे वेल्ड नहीं किया जाता है। धातु फिक्सिंग घटक यांत्रिक प्रतिधारण प्रदान करता है, जबकि उपयुक्त होने पर चिपकने वाला या बेडिंग परत का भी उपयोग किया जा सकता है।
इस संरचना पर कंपन, ओवरहेड इंस्टॉलेशन, बड़े सिरेमिक खंडों या ऑपरेटिंग स्थितियों के संपर्क में आने वाली च्यूट के लिए विचार किया जा सकता है जहाँ अतिरिक्त यांत्रिक प्रतिधारण की आवश्यकता होती है।
संयुक्त लाइनिंग संरचना
एक च्यूट के विभिन्न खंडों में विभिन्न फिक्सिंग विधियों का उपयोग किया जा सकता है।
उदाहरण के लिए, मुख्य स्लाइडिंग सतह बॉन्डेड सिरेमिक टाइलों का उपयोग कर सकती है, जबकि महत्वपूर्ण प्रभाव क्षेत्रों या ओवरहेड खंडों में वेल्डेबल सिरेमिक टाइलों का उपयोग किया जा सकता है। तापमान, ड्रॉप ऊंचाई, कण आकार और मौजूदा वियर पैटर्न की समीक्षा के बाद अंतिम डिजाइन की पुष्टि की जानी चाहिए।
उत्पाद विशेषताएँ
विशिष्ट तकनीकी जानकारी
|
वस्तु |
विशिष्ट विवरण |
|---|---|
| उत्पाद संरचना | एल्यूमिना सिरेमिक लाइनिंग के साथ फैब्रिकेटेड स्टील च्यूट |
| सिरेमिक सामग्री | आमतौर पर 95% एल्यूमिना सिरेमिक |
| सिरेमिक घनत्व | ≥3.75 ग्राम/सेमी³ |
| सिरेमिक रूप | फ्लैट टाइलें, वेल्डेबल टाइलें, ब्लॉक, या कस्टम आकार |
| सिरेमिक मोटाई | वियर की स्थितियों के अनुसार चुना गया |
| स्टील बॉडी सामग्री | पुष्टि किए गए चित्र के अनुसार |
| स्टील बॉडी मोटाई | संरचनात्मक आवश्यकताओं के अनुसार |
| फिक्सिंग विधि | बॉन्डेड, यांत्रिक रूप से सुरक्षित, या संयुक्त |
| च्यूट आयाम | अनुकूलित |
| इनलेट और आउटलेट | अनुकूलित |
| कनेक्शन संरचना | फ्लैंज, वेल्डेड कनेक्शन, या ड्राइंग-विशिष्ट डिजाइन |
| लागू सामग्री | सीमेंट क्लिंकर और अन्य अपघर्षक बल्क सॉलिड |
| ऑपरेटिंग तापमान | फिक्सिंग सिस्टम का चयन करने से पहले पुष्टि की जानी चाहिए |
| अंतिम आंतरिक आयाम | उत्पादन से पहले पुष्टि की गई |
तालिका सामान्य निर्माण विकल्पों का वर्णन करती है और यह एक निश्चित विनिर्देश नहीं है। अंतिम पैरामीटर अनुमोदित चित्र और ऑपरेटिंग जानकारी पर आधारित होने चाहिए।
प्रभाव और स्लाइडिंग वियर ज़ोन का डिजाइन
प्रभाव वियर और स्लाइडिंग वियर को हमेशा एक ही तरह से नहीं माना जाना चाहिए।
पहले प्रभाव क्षेत्र में डाउनस्ट्रीम स्लाइडिंग सतह की तुलना में एक अलग सिरेमिक मोटाई, ब्लॉक आकार, या फिक्सिंग संरचना की आवश्यकता हो सकती है। यदि सामग्री च्यूट के अंदर दिशा बदलती है, तो एक दीवार विपरीत दीवार की तुलना में बहुत अधिक केंद्रित वियर प्राप्त कर सकती है।
इसलिए डिजाइन समीक्षा में विचार किया जाना चाहिए:
ये विवरण सिरेमिक लेआउट निर्धारित करने और लाइनिंग को अनावश्यक रूप से सामग्री मार्ग को कम करने से रोकने में मदद करते हैं।
सिरेमिक मोटाई और अंतिम उद्घाटन आकार
मोटी सिरेमिक लाइनिंग का मतलब स्वचालित रूप से बेहतर च्यूट डिजाइन नहीं है।
सिरेमिक मोटाई बढ़ाने से अंतिम आंतरिक आयाम कम हो जाते हैं। यह सामग्री प्रवाह को प्रभावित कर सकता है, खासकर संकीर्ण आउटलेट, संक्रमण या मौजूदा कनेक्शन बिंदुओं के पास।
निर्माण से पहले, वियर-सुरक्षा आवश्यकता और अंतिम उद्घाटन आकार दोनों की पुष्टि की जानी चाहिए। जब वियर वितरण स्पष्ट रूप से समझा जाता है तो अलग-अलग ज़ोन में विभिन्न लाइनिंग मोटाई का उपयोग किया जा सकता है।
निर्माण और निरीक्षण
उत्पादन ग्राहक के च्यूट चित्र और ऑपरेटिंग जानकारी की समीक्षा के साथ शुरू होता है। आंतरिक ज्यामिति के अनुसार सिरेमिक लेआउट की व्यवस्था करने से पहले स्टील बॉडी का निर्माण किया जाता है।
निर्माण के दौरान, निम्नलिखित बिंदुओं की जाँच की जाती है:
छोटे कटे हुए टुकड़ों, उजागर स्टील किनारों और अचानक आंतरिक चरणों पर विशेष ध्यान दिया जाता है जो सामग्री कन्वेयिंग के दौरान कमजोर बिंदु बन सकते हैं।
विशिष्ट अनुप्रयोग
एल्यूमिना सिरेमिक लाइन वाली च्यूट का उपयोग अपघर्षक सामग्री-हैंडलिंग क्षेत्रों में किया जा सकता है जैसे:
असामान्य रूप से उच्च तापमान, गंभीर प्रभाव, संक्षारण, या गीली सामग्री के लिए, लाइनिंग संरचना का चयन करने से पहले काम करने की स्थितियों की अलग से समीक्षा की जानी चाहिए।
पूर्ण च्यूट या सिरेमिक लाइनिंग घटक
दोनों आपूर्ति प्रारूप उपलब्ध हैं।
एक पूर्ण सिरेमिक लाइन वाली च्यूट का निर्माण तब किया जा सकता है जब ग्राहक एक पुष्टि की गई फैब्रिकेशन ड्राइंग प्रदान करता है। यह विकल्प स्टील संरचना, सिरेमिक व्यवस्था और कनेक्शन विवरण को एक असेंबली के रूप में जांचने की अनुमति देता है।
मौजूदा उपकरणों की मरम्मत या साइट पर लाइनिंग के लिए, आयामों और स्थापना आवश्यकताओं के अनुसार सिरेमिक टाइलें, वेल्डेबल टाइलें या पूर्व-इकट्ठे लाइनिंग अनुभाग भी आपूर्ति किए जा सकते हैं।
कोटेशन के लिए आवश्यक जानकारी
कोटेशन का अनुरोध करते समय कृपया निम्नलिखित जानकारी प्रदान करें:
यदि सिरेमिक फिक्सिंग विधि का चयन नहीं किया गया है, तो ऑपरेटिंग जानकारी की पुष्टि के बाद बॉन्डेड और वेल्डेबल विकल्पों की समीक्षा की जा सकती है।
अक्सर पूछे जाने वाले प्रश्न
क्या वेल्डेबल सिरेमिक लाइन वाली च्यूट वेल्डेड स्टील च्यूट के समान है?
नहीं। स्टील च्यूट बॉडी वेल्डिंग द्वारा निर्मित होती है, जबकि "वेल्डेबल सिरेमिक" का अर्थ है सिरेमिक टाइलें जिनमें धातु फास्टनिंग घटकों के लिए स्थापना छेद होते हैं। सिरेमिक को सीधे स्टील में वेल्ड नहीं किया जाता है।
क्या बॉन्डेड या वेल्डेबल सिरेमिक टाइलों का उपयोग किया जाना चाहिए?
चुनाव तापमान, कंपन, प्रभाव, सिरेमिक आकार और स्थापना की स्थिति पर निर्भर करता है। बॉन्डेड टाइलें एक चिकनी लाइनिंग सतह प्रदान करती हैं, जबकि वेल्डेबल टाइलें यांत्रिक प्रतिधारण जोड़ती हैं। कुछ च्यूट विभिन्न वियर ज़ोन में दोनों संरचनाओं का उपयोग करती हैं।
क्या च्यूट को मौजूदा ड्राइंग से निर्मित किया जा सकता है?
हाँ। स्टील बॉडी, इनलेट, आउटलेट, सपोर्ट और कनेक्शन विवरण की पुष्टि की गई ड्राइंग के अनुसार निर्मित किया जा सकता है। अंतिम आंतरिक आयामों की जाँच करते समय सिरेमिक मोटाई पर विचार किया जाना चाहिए।
क्या एक च्यूट में विभिन्न सिरेमिक मोटाई का उपयोग किया जा सकता है?
हाँ। जब प्रभाव और स्लाइडिंग वियर ज़ोन स्पष्ट रूप से पहचाने जाते हैं, तो विभिन्न खंडों के लिए विभिन्न लाइनिंग मोटाई या सिरेमिक आकार पर विचार किया जा सकता है।
क्या केवल सिरेमिक लाइनिंग की आपूर्ति की जा सकती है?
हाँ। सिरेमिक टाइलें, वेल्डेबल सिरेमिक टाइलें, और चयनित लाइनिंग घटक ग्राहक स्थापना के लिए आपूर्ति किए जा सकते हैं। उत्पादन से पहले विस्तृत आयाम और ऑपरेटिंग जानकारी आवश्यक है।
तकनीकी समीक्षा का अनुरोध करें
हमें अपनी च्यूट ड्राइंग, सामग्री की जानकारी और मौजूदा वियर विवरण भेजें। हम तकनीकी कोटेशन तैयार करने से पहले संभावित प्रभाव क्षेत्र, स्लाइडिंग वियर ज़ोन, सिरेमिक लेआउट और फिक्सिंग विधि की समीक्षा करेंगे।
