HRA85 कठोरता रबर सिरेमिक अस्तर प्रभाव प्रतिरोधी सिरेमिक पहनने अस्तर

उत्पाद का वर्णन

HRA85 कठोरता रबर सिरेमिक अस्तर प्रभाव प्रतिरोधी सिरेमिक पहनने अस्तर

ट्रांसफर स्लैश और हॉपर में, घर्षण शायद ही कभी एकमात्र समस्या होती है। बड़े कण अस्तर को मार सकते हैं जबकि छोटे कण इसकी सतह पर फिसलते रहते हैं।एक कठोर अस्तर घर्षण का सामना कर सकता है, लेकिन बार-बार टकराव से फट सकता है, जबकि अकेले रबर प्रभाव को अवशोषित कर सकता है लेकिन बहुत जल्दी पहन सकता है।

HRA85 कठोरता रबर सिरेमिक अस्तरदोनों पहनने के तंत्र को प्रबंधित करने के लिए लचीले रबर के साथ छोटे एल्यूमीनियम सिरेमिक टाइलों को जोड़ें। सिरेमिक सतह स्लाइडिंग घर्षण से बचाता है,जबकि रबर परत कंपन को अवशोषित करती है और व्यक्तिगत सिरेमिक टुकड़ों पर स्थानांतरित पीक प्रभाव को कम करती है.

परिणामीधक्का प्रतिरोधी सिरेमिक पहनने का आवरणमुख्य रूप से थोक सामग्री हैंडलिंग उपकरण में प्रयोग किया जाता है जहां घर्षण और मध्यम प्रभाव एक साथ होते हैं।

एचआरए85 रबर की नहीं, बल्कि एल्यूमिना सिरेमिक की कठोरता को संदर्भित करता है। रबर यौगिक का मूल्यांकन आमतौर पर शोर ए कठोरता, तन्यता शक्ति और लम्बाई का उपयोग करके किया जाता है।

मिश्रित संरचना कैसे काम करती है

छोटे वर्ग या हेक्सागोनल सिरेमिक टुकड़े रबर मैट्रिक्स को स्थानीय रूप से विकृत करने की अनुमति देते हैं जब सामग्री पैनल से टकराती है। यह पूरे भार को एक बड़े में स्थानांतरित करने के बजाय प्रभाव को वितरित करने में मदद करता है,कठोर सिरेमिक प्लेट.

हालांकि, छोटे सिरेमिक टुकड़े भी अधिक रबर जोड़ों का निर्माण करते हैं। इसलिए सिरेमिक आकार और व्यवस्था को कण आकार, प्रभाव कोण,और घर्षण और प्रभाव के बीच संतुलन.

संदर्भ सामग्री गुण

एल्युमिनियम सिरेमिक

रबर की परत

ये मान सामान्य संदर्भ हैं। अंतिम सामग्री गुण, आयाम और परीक्षण आवश्यकताएं पुष्टि की गई तकनीकी विनिर्देश के अधीन हैं।

असर के स्तर के साथ लाइनर को मेल करें

रबर सिरेमिक अस्तर का चयन केवल सिरेमिक कठोरता के आधार पर नहीं किया जाना चाहिए। सबसे महत्वपूर्ण प्रश्न यह है कि सामग्री उपकरण की सतह तक कैसे पहुंचती है।

बड़ी, तेज सामग्री या उच्च ऊर्ध्वाधर गिरावट से गंभीर प्रभाव के लिए एक मानक रबर सिरेमिक पैनल पर्याप्त नहीं हो सकता है। एक मोटी रबर परत, बड़े प्रभाव प्रतिरोधी सिरेमिक आकार,ZTA सिरेमिक, या स्टील के समर्थन से यांत्रिक रूप से फिक्स्ड लाइनर का मूल्यांकन करना आवश्यक हो सकता है।

जहाँ रबर सेरेमिक आवरण आमतौर पर विफल हो जाते हैं

1असुरक्षित अग्रिम किनारे

यदि सामग्री का प्रवाह पैनल के उजागर किनारे को छूता है, तो यह रबर को उठा सकता है, सिरेमिक की पहली पंक्ति को नुकसान पहुंचा सकता है, या अस्तर के नीचे एक रास्ता खोल सकता है।

पैनल की ओर उन्मुखता को इस प्रकार से योजनाबद्ध किया जाना चाहिए कि सामग्री सीधे एक उजागर किनारे के बजाय अस्तर की सतह के पार बहती हो।

2गलत सिरेमिक-रबर अनुपात

अधिक रबर जोड़ने से स्वचालित रूप से प्रदर्शन में सुधार नहीं होता है। लगातार स्लाइडिंग घर्षण के तहत अत्यधिक उजागर रबर तेजी से पहन सकता है।

इसी प्रकार, जब प्रभाव प्रमुख समस्या है, तो बड़ी सिरेमिक टाइलों के नीचे पतली रबर परत का उपयोग करने से अपर्याप्त ढक्कन प्रदान हो सकता है।

3कमजोर सिरेमिक रबर बंधन

सिरेमिक टुकड़ों को बार-बार टकराव और कंपन के दौरान सुरक्षित रूप से एम्बेडेड रहना चाहिए। स्थानीय बंधन दोषों से व्यक्तिगत सिरेमिक टाइलों को ढीला होने की अनुमति मिल सकती है, भले ही आसपास के पैनल क्षतिग्रस्त न दिखें.

4खराब उपकरण-सतह तैयारी

ब्लेड लगाने के लिए, स्टील की सतह साफ, सूखी और ठीक से तैयार होनी चाहिए। तेल, जंग, धूल और ढीली पट्टियाँ आवरण और उपकरण के खोल के बीच आसंजन को कम कर सकती हैं।

5. असमर्थित पैनल जोड़

व्यापक अंतराल या खराब रूप से संरेखित जोड़ों से रबर और इस्पात को केंद्रित पहनने के लिए उजागर किया जाता है। प्रत्यक्ष प्रभाव क्षेत्र के पास जोड़ों को विशेष ध्यान देने की आवश्यकता होती है।

बंधा हुआ या यांत्रिक रूप से बंधा हुआ?

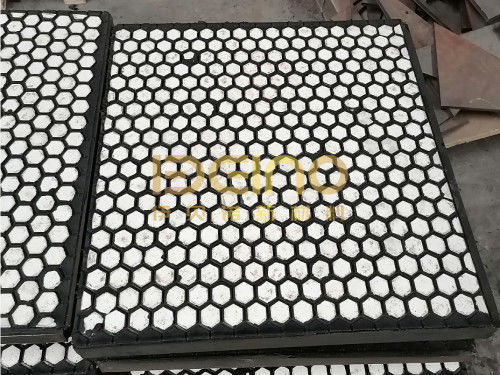

उत्पाद की तस्वीरों में मुख्य रूप से रबर के आधार में एम्बेडेड सिरेमिक टाइलें दिखाई देती हैं।इस प्रकार के पैनल को सीधे तैयार स्टील की सतह पर चिपकाया जा सकता है जब संचालन की स्थिति और रखरखाव पहुंच उपयुक्त हो.

भारी या प्रतिस्थापन योग्य प्रतिष्ठानों के लिए, मिश्रित आवरण को स्टील के समर्थन प्लेट के साथ निर्मित किया जा सकता है। स्टील के समर्थन वाले संस्करण को बोल्ट, स्टड,या उपकरण ड्राइंग के अनुसार एक वेल्डिंग संरचना.

स्थापना विधि को उत्पादन से पहले पुष्टि की जानी चाहिए क्योंकि यह आवरण संरचना, समग्र मोटाई और उपकरण इंटरफ़ेस को प्रभावित करता है।

तापमानः रबर की जाँच करें, न कि केवल सिरेमिक की

एल्युमिनियम सिरेमिक उच्च तापमान पर निर्मित होता है और इसकी थर्मल स्थिरता अच्छी होती है।लेकिन इसका मतलब यह नहीं है कि रबर सिरेमिक कम्पोजिट अस्तर शुद्ध सिरेमिक अस्तर के समान तापमान पर काम कर सकता है.

ऑपरेटिंग सीमा सामान्यतः निम्नानुसार निर्धारित की जाती हैः

• रबड़ का स्वरूप
• सिरेमिक रबर बंधन प्रणाली
• पैनल को जोड़ने के लिए प्रयोग किया जाने वाला चिपकने वाला
• निरंतर या अंतराल से गर्मी के संपर्क में
• उपकरण की दीवार पर तापमान
• ऑपरेशन के दौरान थर्मल साइकिल

इस उत्पाद संरचना के लिए, रबर का सामान्य संदर्भ तापमान 100°C तक है। इस सीमा से ऊपर के अनुप्रयोगों की अलग से समीक्षा की जानी चाहिए।उच्च तापमान वाले वायवीय परिवहन उपकरण के लिए वेल्डेड सिरेमिक की आवश्यकता हो सकती है, डोवटेल सिरेमिक या किसी अन्य यांत्रिक रूप से स्थिर संरचना के बिना एक मानक रबर परत।

विशिष्ट उपकरण

रबर सिरेमिक अस्तर आमतौर पर निम्नलिखित के लिए विचार किया जाता हैः

• स्थानांतरण स्प्रिंग्स
• फ़ूड और डिस्चार्ज हॉपर
• कोयले की बूंदें
• वाइब्रेटिंग स्क्रीन फीडबॉक्स
• कन्वेयर ट्रांसफर स्टेशन
• भंडारण-बिन संक्रमण क्षेत्र
• क्रशर के लिए फ़ूड और डिस्चार्ज सेक्शन
• खनिज प्रसंस्करण और थोक निपटान उपकरण

इनका उपयोग खनन, कोयला हैंडलिंग, सीमेंट, इस्पात, बिजली उत्पादन, बंदरगाहों और अन्य उद्योगों में किया जाता है जहां गिरने या चलती सामग्री से दोनों प्रभाव और घर्षण होता है।

उपकरण के अंदर की जगह के आधार पर सटीक आवरण संरचना होनी चाहिए। एक स्लाइडिंग साइडवॉल के लिए उपयुक्त पैनल एक ही स्लाइड के नीचे प्रत्यक्ष प्रभाव क्षेत्र के लिए उपयुक्त नहीं हो सकता है।

विनिर्माण और निरीक्षण फोकस

उत्पादन के दौरान निम्नलिखित बातों पर ध्यान दिया जाता हैः

• सिरेमिक ग्रेड और टाइल के आयाम
• सिरेमिक व्यवस्था और उजागर सतह कवर
• रबर में सिरेमिक एम्बेडेड
• रबर की मोटाई और पैनल के आयाम
• सिरेमिक रबर के बंधन की स्थिति
• पीठ की सतह की समतलता
• यदि लागू हो, तो स्टील के समर्थन और बांधने की स्थिति

वितरण से पहले, आवरण को ढीले चीनी मिट्टी के टुकड़ों, दृश्य चिपकने के दोषों, क्षतिग्रस्त किनारों, आयामी विचलन और पुष्टि किए गए चित्र के अनुरूपता की जांच की जाती है।

पैनलों को प्रबलित लकड़ी के बक्से में या उपयुक्त पैलेट पर पैक किया जाता है। परिवहन के दौरान टक्कर और आंदोलन को कम करने के लिए सिरेमिक सतहों, कोनों और बांधने वाले भागों को संरक्षित किया जाता है।

खरीदार के प्रश्न

1क्या HRA85 रबर की कठोरता को संदर्भित करता है?

एचआरए 85 रॉकवेल ए कठोरता को संदर्भित करता है। रबर कठोरता को आमतौर पर शोर ए पैमाने का उपयोग करके मापा जाता है।

2क्यों सिरेमिक को रबर के साथ मिलाएं?

सिरेमिक घर्षण प्रतिरोध प्रदान करता है, जबकि रबर प्रभाव और कंपन को कुशन करने में मदद करता है। यह संयोजन उपयोगी है जहां दोनों पहनने के तंत्र एक ही स्थान पर होते हैं।

3चौकोर टाइलें या हेक्सागोनल टाइलें बेहतर हैं?

कोई भी आकार स्वचालित रूप से बेहतर नहीं है। चयन पैनल लचीलापन, सिरेमिक कवर, उपकरण वक्रता, कण आकार और प्रभाव दिशा पर निर्भर करता है।

4क्या मोटी रबर हमेशा प्रभाव प्रतिरोध के लिए बेहतर होती है?

नहीं. रबर की मोटाई को सिरेमिक कवर और समग्र अस्तर मोटाई के साथ संतुलित किया जाना चाहिए। बहुत अधिक उजागर रबर निरंतर स्लाइडिंग घर्षण के तहत पहनने को बढ़ा सकता है।

5. क्या 300 से 500 डिग्री सेल्सियस पर लाइनर का प्रयोग किया जा सकता है?

एक मानक रबर सिरेमिक कम्पोजिट लाइनर सामान्यतः उस तापमान सीमा के लिए उपयुक्त नहीं है। रबर और बंधन प्रणाली सामान्य रूप से परिचालन सीमा निर्धारित करती है।उच्च तापमान वाले उपकरणों में एक अलग से डिजाइन किए गए सिरेमिक निर्धारण संरचना का उपयोग किया जाना चाहिए.

6क्या पैनलों को उपकरण पर घुमाया जा सकता है?

हां, जब आवरण को उपयुक्त स्टील समर्थन और बांधने की संरचना के साथ निर्मित किया गया हो। एक रबर समर्थन वाला पैनल बिना स्टील प्लेट के आमतौर पर एक अनुमोदित बांधने की प्रणाली का उपयोग करके स्थापित किया जाता है।

7लाइनर के चयन के लिए किस प्रकार की जानकारी की आवश्यकता है?

कृपया उपकरण चित्र, आवरण की मात्रा, सामग्री प्रकार, अधिकतम कण आकार, गिरावट की ऊंचाई, प्रभाव कोण, संचालन तापमान, मौजूदा पहनने के पैटर्न और पसंदीदा स्थापना विधि प्रदान करें।

एक उपयोगी प्रारंभिक बिंदु एक तस्वीर है जो दिखाता है कि मौजूदा अस्तर कहां विफल हो जाता है। तब Elacera® यह जांच सकता है कि क्या समस्या मुख्य रूप से स्लाइडिंग घर्षण, प्रत्यक्ष प्रभाव,पैनल के किनारे का प्रदर्शन, या अनुचित लगाव विधि।
