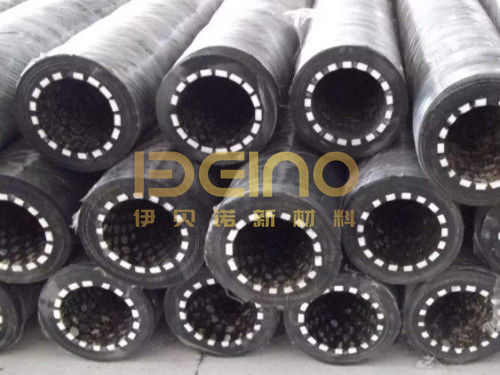

सिरेमिक अस्तर रबर नली अनुकूलित हेक्सागोनल एल्यूमीनियम सिरेमिक

उत्पाद विवरण

सिरेमिक-लाइन्ड होज़ में, सिरेमिक फेस वियर सतह का केवल एक हिस्सा होते हैं। टाइलों के बीच का रबर, उजागर टाइल के किनारे और कनेक्शन के चारों ओर की लाइनिंग भी घर्षण सेवा में होज़ के प्रदर्शन को प्रभावित करती है।

ELACERA हेक्सागोनल एल्यूमिना सिरेमिक लाइन्ड रबर होज़ वल्कनीकरण के माध्यम से एक प्रबलित रबर निर्माण में एकीकृत व्यक्तिगत सिरेमिक टाइलों का उपयोग करता है। टाइल वाली लाइनिंग वियर सुरक्षा प्रदान करती है जबकि होज़ को उसकी निर्दिष्ट स्थापना सीमाओं के भीतर लचीला होने देती है।

हेक्सागोनल पैटर्न क्या प्रदान करता है

हेक्सागोनल टाइलें आंतरिक सतह के चारों ओर एक दोहराया जाने वाला मोज़ेक बनाती हैं। एक निरंतर सिरेमिक स्लीव के विपरीत, लाइनिंग में रबर द्वारा समर्थित अलग-अलग वियर तत्व होते हैं।

यह व्यवस्था सिरेमिक लेआउट को होज़ बोर का पालन करने की अनुमति देती है। हालांकि, सिरेमिक टाइलें स्वयं कठोर रहती हैं। लचीलापन रबर निर्माण और सिरेमिक तत्वों के बीच इसके द्वारा समायोजित गति से आता है।

केवल हेक्सागोनल रूप अकेले यह गारंटी नहीं देता है कि टाइलें हर ऑपरेटिंग स्थिति में सुरक्षित रहेंगी। टाइल आयाम, रबर समर्थन, और सिरेमिक-टू-रबर इंटरफ़ेस सभी पर ध्यान देने की आवश्यकता है।

इस कारण से, केवल "हेक्सागोनल सिरेमिक लाइनिंग" बताने वाला एक विनिर्देश अधूरा है। तैयार व्यवस्था व्यक्तिगत टाइल के आकार जितनी ही महत्वपूर्ण है।

टाइल का आकार, रबर गैप और सतह कवरेज

टाइल का आकार होज़ व्यास और इच्छित झुकने की स्थिति के अनुकूल होना चाहिए। एक बोर के लिए विकसित लेआउट को स्वचालित रूप से छोटे होज़ में स्थानांतरित नहीं किया जाना चाहिए।

डिजाइन को सिरेमिक कवरेज और रबर समर्थन को भी संतुलित करने की आवश्यकता है। चौड़े उजागर रबर चैनल स्थानीय वियर पथ बन सकते हैं। इसके विपरीत, टाइलों को कसकर पैक करने से एक उपयुक्त लचीला लाइनिंग स्थापित नहीं होता है।

समीक्षा के दौरान, जांचें:

• टाइल का आकार और मोटाई
• आसन्न टाइलों के बीच की दूरी
• सिरेमिक के नीचे और चारों ओर समर्थन
• प्रोजेक्टिंग किनारे या असमान टाइल प्लेसमेंट
• होज़ के सिरों पर लाइनिंग मिलती है वहां कवरेज

इन विवरणों पर एक साथ विचार किया जाना चाहिए। उच्च सिरेमिक कवरेज प्रतिशत, अपने आप में, यह पुष्टि नहीं करता है कि होज़ आवश्यक मोड़ को समायोजित कर सकता है या वास्तविक ले जाए गए सामग्री का विरोध कर सकता है।

निर्माण और विनिर्देश संदर्भ

कार्यशील दबाव, तापमान, न्यूनतम मोड़ त्रिज्या, और किसी भी वैक्यूम आवश्यकता की पुष्टि तैयार होज़ असेंबली के लिए की जानी चाहिए।

एक सिरेमिक सामग्री प्रमाण पत्र इन होज़ रेटिंग को स्थापित नहीं करता है। प्रबलन, रबर यौगिक, अंत फिटिंग और निर्माण विवरण भी स्वीकार्य ऑपरेटिंग स्थितियों को प्रभावित करते हैं।

इसलिए एक ही सिरेमिक टाइल पैटर्न को हर होज़ आकार में एक सार्वभौमिक दबाव या झुकने की सीमा के रूप में प्रस्तुत नहीं किया जाना चाहिए।

कनेक्शन के पास लाइनिंग पर ध्यान दें

एक नियमित मोज़ेक मुख्य होज़ लंबाई को साफ-सुथरा कवर कर सकता है जबकि कपलिंग या फ्लैंज के पास एक कम सुसंगत व्यवस्था छोड़ सकता है।

इन अंतिम अनुभागों का अपना निरीक्षण किया जाना चाहिए। जांचें कि सिरेमिक कहां समाप्त होता है, आसन्न रबर कैसे सुरक्षित है और क्या जुड़ा हुआ पाइप सामग्री प्रवाह में एक उजागर किनारा पेश करता है।

अंत लेआउट को मुख्य बोर से एक अलग टाइल व्यवस्था की आवश्यकता हो सकती है। इसे मुख्य लाइनिंग पूरी होने के बाद भरने के लिए एक गैप के रूप में माने जाने के बजाय होज़ निर्माण के हिस्से के रूप में विस्तृत किया जाना चाहिए।

अंत फिटिंग को स्थापित मार्ग के अनुरूप भी होना चाहिए ताकि होज़ को जोड़ने से कपलिंग के बगल में अनावश्यक मरोड़ या तेज मोड़ न आए।

केवल बाहरी कवर ही नहीं, टाइल वाली सतह का निरीक्षण करें

नियोजित निरीक्षण के दौरान, होज़ के अंदर देखें जहां पहुंच की अनुमति है। एक क्षतिग्रस्त बाहरी कवर यह स्थापित नहीं करता है कि सिरेमिक लाइनिंग अच्छी स्थिति में है।

गुम टाइलों, टूटी हुई सिरेमिक, घिसे हुए रबर चैनलों, और सिरों के आसपास क्षति का रिकॉर्ड करें। ध्यान दें कि क्या समस्या पूरी लंबाई के साथ होती है या केवल एक स्थिति में।

स्थानीय क्षति स्थापित मोड़, आने वाली सामग्री की दिशा, समर्थन या कनेक्शन ज्यामिति से संबंधित हो सकती है। यह तय करने से पहले कि एक कठिन सिरेमिक या मोटी टाइल उत्तर है, पहनने के स्थान की तुलना ऑपरेटिंग इतिहास से करें।

जहां मूल लाइनिंग व्यवस्था उपलब्ध है, परिवर्तनों का आकलन करने के लिए इसे संदर्भ के रूप में उपयोग करें।

अक्सर पूछे जाने वाले प्रश्न

क्या हेक्सागोनल टाइलें सिरेमिक मोतियों के समान हैं?

नहीं। यह डिजाइन हेक्सागोनल सिरेमिक टाइलों का उपयोग करता है। बीड-लाइन्ड और बेलनाकार-सिरेमिक-लाइन्ड होज़ विभिन्न वियर-एलिमेंट आकृतियों का उपयोग करते हैं और उन्हें एक ही निर्माण के रूप में वर्णित नहीं किया जाना चाहिए।

क्या हेक्सागोनल आकार यांत्रिक रूप से टाइलों को एक साथ लॉक करता है?

रूपरेखा अकेले यांत्रिक इंटरलॉक साबित नहीं करती है। प्रतिधारण निर्दिष्ट टाइल ज्यामिति और रबर के साथ इसके एकीकरण पर निर्भर करता है। पूर्ण लाइनिंग डिजाइन की समीक्षा की जानी चाहिए।

क्या ढीली सिरेमिक मोज़ेक शीट का उपयोग तैयार सिरेमिक-लाइन्ड होज़ के विकल्प के रूप में किया जा सकता है?

नहीं। एक मोज़ेक शीट एक लाइनिंग घटक है, न कि एक योग्य होज़ असेंबली। रबर निर्माण, प्रबलन, सिरेमिक एकीकरण, और अंत फिटिंग को इच्छित सेवा के लिए एक साथ डिजाइन और सत्यापित किया जाना चाहिए।

ELACERA आवश्यक बोर, लंबाई, कनेक्शन व्यवस्था, और ऑपरेटिंग स्थितियों के आधार पर अनुकूलित हेक्सागोनल सिरेमिक-लाइन्ड रबर होज़ की आपूर्ति करता है, जिसमें सिरेमिक लेआउट को पूर्ण होज़ निर्माण के हिस्से के रूप में समीक्षा की जाती है।
