उत्पाद विवरण
उत्पत्ति के प्लेस: चांग्शा, हुनान, चीन
ब्रांड नाम: Elacera®
मॉडल संख्या: सिरेमिक पंक्तिबद्ध रबड़ की नली
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: बातचीत योग्य
मूल्य: बातचीत योग्य
पैकेजिंग विवरण: लकड़ी के मामलों या लोहे के रैक में पैक किया गया
प्रसव के समय: 25-45 कार्य दिवस
भुगतान शर्तें: टी/टी
आपूर्ति की क्षमता: 100,000 ㎡/ वर्ष
उत्पाद का प्रकार: |
लचीली सिरेमिक लिंक्ड रबर नली |
आवेदन: |
सीमेंट पाउडर संवहन |
उपयुक्त सामग्री: |
सीमेंट पाउडर, ठंडा कच्चा भोजन और सूखा खनिज पाउडर |
सिरेमिक सामग्री: |
95% एल्यूमिना सिरेमिक |
सिरेमिक घनत्व: |
3.75 ग्राम/सेमी³ |
सिरेमिक कठोरता: |
≥85 एचआरए |
नली निर्माण: |
एल्युमिना सिरेमिक लाइनिंग + प्रबलित रबर नली बॉडी |
भीतरी व्यास: |
स्वनिर्धारित |
नली की लंबाई: |
स्वनिर्धारित |
अंत कनेक्शन: |
कस्टम फ्लैंज या प्रोजेक्ट-विशिष्ट फिटिंग |
उत्पाद का प्रकार: |
लचीली सिरेमिक लिंक्ड रबर नली |
आवेदन: |
सीमेंट पाउडर संवहन |
उपयुक्त सामग्री: |
सीमेंट पाउडर, ठंडा कच्चा भोजन और सूखा खनिज पाउडर |
सिरेमिक सामग्री: |
95% एल्यूमिना सिरेमिक |
सिरेमिक घनत्व: |
3.75 ग्राम/सेमी³ |
सिरेमिक कठोरता: |
≥85 एचआरए |
नली निर्माण: |
एल्युमिना सिरेमिक लाइनिंग + प्रबलित रबर नली बॉडी |
भीतरी व्यास: |
स्वनिर्धारित |
नली की लंबाई: |
स्वनिर्धारित |
अंत कनेक्शन: |
कस्टम फ्लैंज या प्रोजेक्ट-विशिष्ट फिटिंग |
उत्पाद परिचय
सीमेंट पाउडर कन्वेयर लाइन में लचीले कनेक्शन अक्सर सबसे पहले खराब होने वाले हिस्से होते हैं। यह विशेष रूप से साइलो के नीचे, रोटरी वाल्व और स्क्रू कन्वेयर के बगल में, या निश्चित पाइपवर्क और कंपन करने वाले उपकरणों के बीच आम है।
एक पारंपरिक रबर होज़ कंपन और सीमित गति को अवशोषित कर सकता है, लेकिन इसकी आंतरिक रबर परत पाउडर प्रवाह के संपर्क में रहती है। महीन सीमेंट कण धीरे-धीरे उसी क्षेत्र को घिसते हैं, जिससे होज़ पतला हो जाता है और रिसाव या अप्रत्याशित शटडाउन का खतरा बढ़ जाता है।

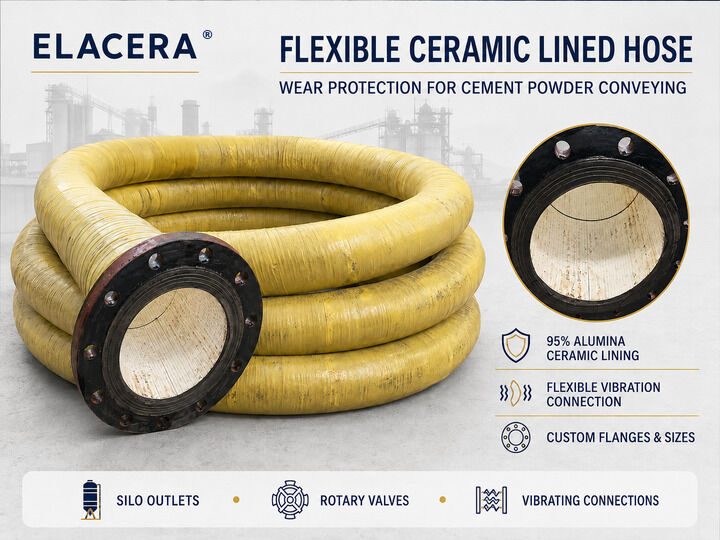

एलासेरा लचीला सिरेमिक-लाइन वाला होज़ सीमेंट पाउडर कन्वेयर सिस्टम में बार-बार घिसने वाले कनेक्शन के लिए डिज़ाइन किया गया है। इसकी एल्यूमिना सिरेमिक लाइनिंग अधिकांश सीधी घर्षण को झेलती है, जबकि प्रबलित रबर बॉडी चलती या कंपन करने वाले कनेक्शन पर आवश्यक नियंत्रित लचीलापन बनाए रखती है।
लचीले कनेक्शन इतनी जल्दी क्यों घिसते हैं
एक कठोर सिरेमिक-लाइन वाला स्टील पाइप निश्चित कन्वेयर सेक्शन में अच्छा प्रदर्शन करता है, लेकिन यह सीमेंट प्लांट में हर लचीले जोड़ का स्थान नहीं ले सकता है। कुछ कनेक्शनों को उपकरण कंपन, छोटे इंस्टॉलेशन विचलन, या संचालन के दौरान सीमित गति की भरपाई करनी होती है।
ये छोटी होज़ सेक्शन घिसाव के केंद्रित बिंदु बन सकते हैं। डिस्चार्ज आउटलेट, मोड़, या उन क्षेत्रों के पास घर्षण अक्सर अधिक गंभीर होता है जहां सामग्री का प्रवाह दिशा बदलता है। एक बार जब आंतरिक रबर घिस जाता है, तो पाउडर का रिसाव हो सकता है, भले ही आसपास का स्टील पाइपवर्क अच्छी स्थिति में रहे।
इन स्थितियों में सिरेमिक-लाइन वाला होज़ स्थापित करने से मुख्य घिसाव सतह रबर बॉडी से सिरेमिक लाइनिंग में स्थानांतरित हो जाती है। यह लचीले कनेक्शन को एक कठोर असेंबली में बदले बिना समय से पहले रिसाव के जोखिम को कम करने में मदद करता है।
विशिष्ट इंस्टॉलेशन स्थितियाँ
होज़ पर विचार किया जा सकता है:
उत्पाद मुख्य रूप से सूखे, ठंडे घर्षण वाले पाउडर के लिए अभिप्रेत है। यदि संवहित सामग्री गर्म है, तो रबर कंपाउंड, बॉन्डिंग सिस्टम और पूर्ण होज़ निर्माण का चयन करने से पहले निरंतर और चरम तापमान की पुष्टि की जानी चाहिए।
सिरेमिक लाइनिंग और होज़ निर्माण
निकटता से व्यवस्थित एल्यूमिना सिरेमिक टुकड़े घर्षण-प्रतिरोधी आंतरिक सतह बनाते हैं। वे रबर संरचना में एम्बेडेड और सुरक्षित रूप से तय किए गए हैं, जिससे होज़ अपनी डिज़ाइन की गई सीमा के भीतर झुक सकता है जबकि संवहित पाउडर और आंतरिक रबर परत के बीच सीधे संपर्क को सीमित करता है।
एक विशिष्ट निर्माण में शामिल हैं:
सिरेमिक व्यवस्था, सुदृढीकरण संरचना, और एंड कनेक्शन हर होज़ के लिए समान नहीं होते हैं। वे आंतरिक व्यास, कुल लंबाई, कार्यशील दबाव, इंस्टॉलेशन स्थिति और आवश्यक झुकने के प्रदर्शन के अनुसार चुने जाते हैं।
होज़ को उसके पुष्टि किए गए न्यूनतम झुकने वाले त्रिज्या से नीचे नहीं झुकाया जाना चाहिए। अत्यधिक झुकने या मरोड़ने से सिरेमिक लाइनिंग और एंड कनेक्शन पर अनावश्यक तनाव पड़ सकता है।
बार-बार घिसने वाली स्थितियों में व्यावहारिक लाभ
सीमेंट पाउडर के खिलाफ सिरेमिक सुरक्षा
एल्यूमिना सिरेमिक लाइनिंग पाउडर प्रवाह से अधिकांश सीधी टक्कर और स्लाइडिंग घर्षण को झेलती है। यह उन क्षेत्रों में रबर बॉडी की रक्षा करता है जहां एक साधारण होज़ बहुत जल्दी घिस सकता है।
नियंत्रित लचीलापन
सिरेमिक टुकड़े रबर बॉडी के साथ मिलकर काम करते हैं, जिससे होज़ सामान्य उपकरण कंपन और सीमित गति को समायोजित कर सकता है। यह एक लचीला घटक बना रहता है, लेकिन इसकी झुकने की सीमा की पुष्टि की गई होज़ डिज़ाइन का पालन करना चाहिए।
पाइपलाइन से मेल खाने वाले कनेक्शन
फ्लैंज आयाम, बोल्ट-होल पैटर्न, और अन्य एंड फिटिंग मौजूदा पाइपलाइन, फ्लैंज मानक, या परियोजना ड्राइंग के अनुसार उत्पादित किए जा सकते हैं। यह इंस्टॉलेशन के दौरान संशोधन कार्य को कम कर सकता है।
एक छोटे से सेक्शन पर केंद्रित रखरखाव
जब घिसाव एक लचीले कनेक्शन पर केंद्रित होता है, तो एक सही ढंग से डिज़ाइन किए गए होज़ को निश्चित पाइपवर्क के एक लंबे सेक्शन को बदले बिना हटाया और बदला जा सकता है।
ज्ञात घिसाव बिंदुओं के लिए बेहतर अनुकूल
सिरेमिक-लाइन वाला होज़ विशेष रूप से उपयोगी होता है जहाँ पिछले रबर होज़ों ने पहले ही बार-बार आंतरिक घिसाव दिखाया है। कम घर्षण सेवा के लिए, एक पारंपरिक रबर होज़ अभी भी अधिक किफायती विकल्प हो सकता है।
संदर्भ तकनीकी डेटा
|
वस्तु |
संदर्भ विनिर्देश |
|---|---|
|
उत्पाद प्रकार |
लचीला सिरेमिक लाइन वाला रबर होज़ |
|
सिरेमिक सामग्री |
95% एल्यूमिना सिरेमिक |
|
सिरेमिक घनत्व |
लगभग 3.75 ग्राम/सेमी³ |
|
सिरेमिक कठोरता |
≥85 HRA |
|
होज़ निर्माण |
एल्यूमिना सिरेमिक लाइनिंग + प्रबलित रबर होज़ बॉडी |
|
उपयुक्त सामग्री |
सीमेंट पाउडर, ठंडा कच्चा भोजन और अन्य सूखे खनिज पाउडर |
|
कार्यशील दबाव |
होज़ आईडी, सुदृढीकरण, और संचालन की स्थिति के अनुसार पुष्टि की गई |
|
संचालन तापमान |
सामग्री तापमान, रबर कंपाउंड, और होज़ डिज़ाइन के अनुसार पुष्टि की गई |
|
आंतरिक व्यास |
अनुकूलित |
|
होज़ लंबाई |
अनुकूलित |
|
एंड कनेक्शन |
अनुकूलित फ्लैंज या परियोजना-विशिष्ट फिटिंग |
|
न्यूनतम झुकने वाला त्रिज्या |
होज़ आयामों और निर्माण के अनुसार पुष्टि की गई |
उपरोक्त जानकारी प्रत्येक होज़ के लिए एक निश्चित विनिर्देश के बजाय एक सामान्य संदर्भ है। अंतिम दबाव, तापमान, और झुकने की सीमा की पुष्टि पूर्ण होज़ निर्माण और वास्तविक संचालन की स्थिति के अनुसार की जानी चाहिए।
कोटेशन से पहले आवश्यक जानकारी
सिरेमिक-लाइन वाले होज़ का चयन करने के लिए केवल आंतरिक व्यास पर्याप्त नहीं है। कोटेशन और संरचना की पुष्टि के लिए, कृपया प्रदान करें:
ये विवरण यह निर्धारित करने में मदद करते हैं कि क्या सिरेमिक-लाइन वाला होज़ इंस्टॉलेशन के लिए उपयुक्त है और हमें सिरेमिक लेआउट, सुदृढीकरण संरचना और एंड कनेक्शन डिज़ाइन की समीक्षा करने की अनुमति देते हैं।
निरीक्षण और निर्यात पैकिंग
डिलीवरी से पहले, होज़ आयामों, फ्लैंज कनेक्शन, दिखाई देने वाली सिरेमिक लाइनिंग और बाहरी उपस्थिति की पुष्टि की गई ड्राइंग या ऑर्डर आवश्यकताओं के मुकाबले जांच की जाती है।
परिवहन के दौरान फ्लैंज चेहरों की सुरक्षा की जाती है। होज़ आयामों और ऑर्डर मात्रा के आधार पर, उत्पादों को प्रबलित लकड़ी के बक्से में या उपयुक्त निर्यात पैलेट पर पैक किया जा सकता है। शिपिंग चिह्नों और दस्तावेजों को ऑर्डर आवश्यकताओं के अनुसार तैयार किया जा सकता है।
अक्सर पूछे जाने वाले प्रश्न
क्या यह होज़ गर्म सीमेंट पाउडर के लिए उपयुक्त है?
यह निरंतर और चरम सामग्री तापमान पर निर्भर करता है। तापमान रबर कंपाउंड, बॉन्डिंग सिस्टम और अपेक्षित सेवा प्रदर्शन को प्रभावित करता है। उत्पादन से पहले वास्तविक संचालन तापमान की पुष्टि की जानी चाहिए।
क्या यह सीमेंट प्लांट में हर रबर होज़ को बदल सकता है?
नहीं। यह उन जगहों पर सबसे उपयोगी है जहाँ आंतरिक घर्षण बार-बार होज़ विफलता का मुख्य कारण है। कम घिसाव सेवा के लिए एक पारंपरिक रबर होज़ अभी भी पर्याप्त और अधिक किफायती हो सकता है।
क्या सिरेमिक लाइनिंग होज़ को कठोर बनाती है?
नहीं। सिरेमिक टुकड़े रबर बॉडी के भीतर व्यवस्थित होते हैं ताकि होज़ नियंत्रित लचीलापन बनाए रखे। हालांकि, इसे बिना सीमा के झुकाया या मोड़ा नहीं जा सकता है और पुष्टि किए गए न्यूनतम झुकने वाले त्रिज्या से नीचे संचालित नहीं किया जाना चाहिए।
क्या होज़ नकारात्मक दबाव का सामना कर सकता है?
नकारात्मक दबाव या सक्शन की स्थिति को डिज़ाइन से पहले निर्दिष्ट किया जाना चाहिए। होज़ के ढहने के जोखिम को कम करने के लिए सुदृढीकरण संरचना को समायोजित करने की आवश्यकता हो सकती है।
क्या फ्लैंज आयाम मौजूदा पाइपलाइन से मेल खा सकते हैं?
हाँ। फ्लैंज और अन्य एंड फिटिंग को ड्राइंग, फ्लैंज मानक, या सत्यापित इंस्टॉलेशन आयामों के अनुसार अनुकूलित किया जा सकता है।
अनुमत कार्यशील दबाव कैसे निर्धारित किया जाता है?
यह होज़ के आंतरिक व्यास, सुदृढीकरण संरचना, कुल लंबाई, एंड फिटिंग, और वास्तविक संचालन की स्थिति पर निर्भर करता है। उत्पाद के नाम से अनुमान लगाने के बजाय प्रत्येक डिज़ाइन के लिए दबाव रेटिंग की पुष्टि की जानी चाहिए।
कोटेशन के लिए सबसे महत्वपूर्ण जानकारी क्या है?
कृपया आंतरिक व्यास, लंबाई, संवहित सामग्री, कार्यशील दबाव, संचालन तापमान, फ्लैंज विवरण और मात्रा प्रदान करें। इंस्टॉलेशन ड्राइंग या मौजूदा कनेक्शन की स्पष्ट तस्वीर भी सहायक होती है।
एलासेरा के बारे में
हुनान यिबेइनुओ न्यू मटेरियल कं, लिमिटेड घर्षण सामग्री हैंडलिंग सिस्टम के लिए घर्षण-प्रतिरोधी सिरेमिक उत्पाद और सिरेमिक लाइन वाले घटक की आपूर्ति करता है। एलासेरा ब्रांड के तहत, हम सिरेमिक-लाइन वाले पाइप, लचीले सिरेमिक-लाइन वाले होज़, रबर-सिरेमिक लाइनर, सिरेमिक पुली लैगिंग, और अनुकूलित घिसाव-सुरक्षा घटक प्रदान करते हैं।
कोटेशन या तकनीकी समीक्षा के लिए, कृपया हमें होज़ आयाम, संचालन की स्थिति और कनेक्शन ड्राइंग भेजें। हम वास्तविक घिसाव स्थिति की समीक्षा करेंगे और एक उपयुक्त सिरेमिक लाइनिंग, सुदृढीकरण संरचना और एंड कनेक्शन की सिफारिश करेंगे।
