ड्रेजिंग और रेत परिवहन के लिए सिरेमिक लचीला पाइपलाइन

उत्पाद का परिचय

बंदरगाहों, नदियों और तटीय इंजीनियरिंग वातावरण में ड्रेजिंग और रेत परिवहन कार्यों में रेत, मिट्टी, चक्की और पानी के अत्यधिक घर्षण मिश्रण शामिल हैं।ये पदार्थ निरंतर क्षरण प्रवाह पैदा करते हैं, विशेष रूप से उच्च प्रवाह गति और दबाव की स्थिति में।

पारंपरिक रबर नली अक्सर आंतरिक पहनने के कारण समय से पहले विफल हो जाती हैं, जबकि स्टील पाइपलाइनों में लचीलापन की कमी होती है और वे गतिशील लोडिंग स्थितियों जैसे लहर की गति के तहत दरार करने की प्रवृत्ति रखते हैं।उपकरण के कंपन, और पाइपलाइन विस्थापन।

चुनौती न केवल घर्षण प्रतिरोध है, बल्कि लगातार बदलती कार्य परिस्थितियों में संरचनात्मक अखंडता और लचीलापन बनाए रखना भी है।

संरचनात्मक इंजीनियरिंग डिजाइन

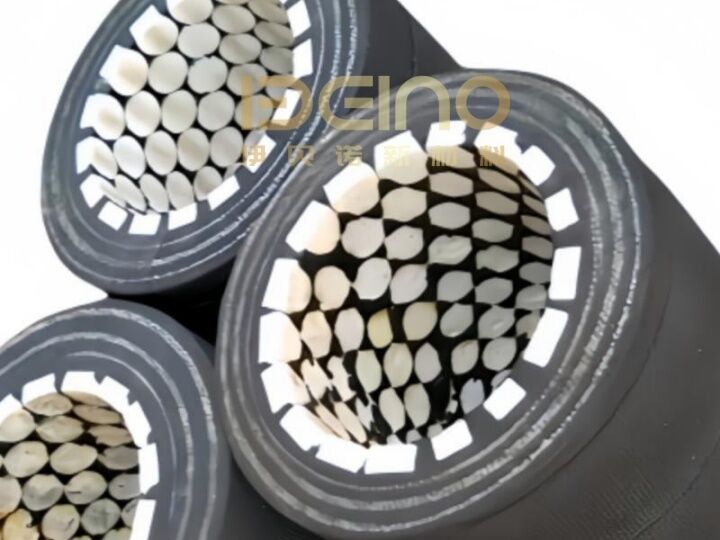

यह सिरेमिक लचीला पाइपलाइन मल्टी-लेयर कम्पोजिट संरचना के साथ इंजीनियर किया गया है, जो कि स्लरी परिवहन के लिए अनुकूलित हैः

आंतरिक परत ️ एल्युमिनियम सिरेमिक (≥95%):अति उच्च कठोरता और रेत कण कटाव के प्रतिरोध प्रदान करता है।

मध्यवर्ती बंधन परत:उच्च दबाव प्रवाह के तहत विघटन को रोकने के लिए सिरेमिक और रबर के बीच मजबूत आसंजन सुनिश्चित करता है।

बाहरी परत ️ प्रबलित नाइट्राइल रबर (एनबीआर):यह लचीलापन, तन्यता शक्ति और समुद्री जल के संपर्क जैसे पर्यावरणीय तनाव का प्रतिरोध प्रदान करता है।

यह डिजाइन पाइपलाइन को झुकने, कंपन और दबाव में उतार-चढ़ाव के बावजूद प्रदर्शन बनाए रखने की अनुमति देता है।

प्रवाह व्यवहार और पहनने की तंत्र

ड्रेजिंग प्रणालियों में, पहनना मुख्य रूप से निम्न कारणों से होता हैः

♣पाइपलाइन की दीवारों पर उच्च गति वाले कणों का प्रभाव

♣बंदों और कनेक्शन बिंदुओं पर अशांति

♣ कणों का अवशेष और पुनः त्वरण

चिकनी चीनी मिट्टी की आंतरिक सतह उथल-पुथल की तीव्रता को कम करती है और कण-दीवार घर्षण को कम करती है, पारंपरिक रबर नली की तुलना में पहनने की दर को काफी कम करती है।

इसके अतिरिक्त, एल्यूमिना सिरेमिक की कठोरता (≥ 85 एचआरए) तेज रेत कणों के कारण माइक्रो-कटिंग और सतह क्षरण को रोकती है।

ड्रेजिंग परियोजनाओं में अनुप्रयोग परिदृश्य

♣इस घर्षण प्रतिरोधी सिरेमिक नली का व्यापक रूप से उपयोग किया जाता हैः

♣पोर्ट ड्रेजिंग पाइपलाइन

♣नदियों और नहरों के जल निकासी परियोजनाएं

♣सैंड स्लरी ट्रांसपोर्ट सिस्टम

♣ऑफशोर पुनर्प्राप्ति परियोजनाएं

♣पंप डिस्चार्ज पाइपलाइन

इंजीनियरिंग के फायदे

♣रेत के मलबे की स्थिति में सेवा जीवन का विस्तार

♣ड्रेगिंग ऑपरेशन में डाउनटाइम कम करना

♣फ्लोटिंग या लैंड पाइपलाइनों के लिए लचीली स्थापना

♣समुद्र जल और पर्यावरणीय तनाव के प्रति उच्च प्रतिरोध

♣इस्पात या रबर पाइपलाइनों की तुलना में जीवनचक्र लागत कम

अक्सर पूछे जाने वाले प्रश्न

Q1: ड्रेगिंग की स्थिति में सेवा जीवन कितना लंबा है?

उत्तर: सेवा जीवन मलबे की एकाग्रता, कणों के आकार और प्रवाह गति पर निर्भर करता है।सिरेमिक लचीला पाइपलाइन मानक रबर नली की तुलना में 3-5 गुना अधिक समय तक रह सकता है, विशेष रूप से उच्च पहनने वाले वर्गों में जैसे पंप आउटलेट और मोड़।

Q2:क्या नली उच्च रेत एकाग्रता वाले स्लरी को संभाल सकती है?

A: हाँ। उच्च कठोरता वाले एल्यूमीनियम सिरेमिक अस्तर (≥ 85 HRA) को विशेष रूप से भारी कण कटाव का विरोध करने के लिए डिज़ाइन किया गया है, जिससे यह उच्च सांद्रता वाले रेत स्लरी परिवहन प्रणालियों के लिए उपयुक्त है।

Q3: क्या यह अपतटीय या समुद्री जल वातावरण के लिए उपयुक्त है?

उत्तर: हाँ। एनबीआर रबर की बाहरी परत समुद्री जल, आर्द्रता और पर्यावरणीय तनाव के प्रति अच्छा प्रतिरोध प्रदान करती है, जिससे यह तटीय और अपतटीय ड्रेजिंग परियोजनाओं के लिए उपयुक्त है।

प्रश्न 4: क्या यह ड्रेजिंग सिस्टम में स्टील पाइपलाइनों का स्थान ले सकता है?

उत्तर: उच्च पहनने और लचीले वर्गों में, हाँ। सिरेमिक नली उन क्षेत्रों में स्टील पाइपलाइनों की जगह लेने के लिए आदर्श हैं जहां घर्षण और कंपन महत्वपूर्ण कारक हैं,जबकि स्टील पाइप अभी भी लागत का अनुकूलन करने के लिए लंबे सीधे वर्गों के लिए इस्तेमाल किया जा सकता है.

Q5: पारंपरिक नली के सामान्य विफलता बिंदु क्या हैं?

उत्तर: पारंपरिक रबर नली आम तौर पर आंतरिक दीवार के पहनने, विघटन या दबाव उतार-चढ़ाव के तहत दरार के कारण विफल हो जाती है। सिरेमिक-लेपित संरचना इन जोखिमों को काफी कम करती है।

Q6: स्टील पाइप की तुलना में स्थापना जटिल है?

नहीं, सिरेमिक लचीला पाइपलाइन इसकी लचीलापन के कारण स्थापित करने में आसान है। यह जटिल संरेखण की आवश्यकता के बिना असमान इलाके और गतिशील वातावरण के अनुकूल हो सकता है।

प्रश्न 7: आप सही नली के आकार का चयन कैसे करते हैं?

चयन में प्रवाह दर, स्लरी एकाग्रता, कण आकार और सिस्टम दबाव पर विचार किया जाना चाहिए। हमारी इंजीनियरिंग टीम परियोजना डेटा के आधार पर अनुकूलित आकार सिफारिशें प्रदान कर सकती है।

Q8: क्या सिरेमिक अस्तर झुकने के दौरान फट जाता है?नहीं, नली एक खंडित सिरेमिक संरचना और लोचदार रबर समर्थन के साथ डिज़ाइन की गई है, जिससे इसे नियंत्रित झुकने की स्थिति में अखंडता बनाए रखने की अनुमति मिलती है।
